Przekładnik z otwieranym rdzeniem 400/5A 5VA klasa 1, Power Logic | METSECT5HM040 Schneider Electric

Opis i Kluczowe Cechy

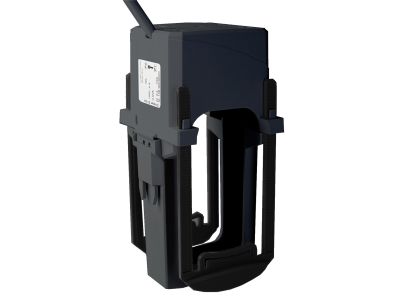

Przekładnik prądowy z otwieranym rdzeniem METSECT5HM040 marki Power Logic umożliwia łatwy montaż na istniejących kablach bez konieczności ich przecinania. Przeznaczony do obwodów o prądzie pierwotnym 400 A i wtórnym 5 A, zapewnia dokładność pomiaru w klasie 1 przy mocy 5 VA. Otwór o wymiarach 42,4 mm x 85 mm pozwala na obejmowanie kabli o znacznej średnicy.

• Prąd pierwotny 400 A / wtórny 5 A: Standardowe parametry dla systemów pomiarowych i zabezpieczeń – umożliwia podłączenie do liczników energii, przekaźników i mierników.
• Klasa dokładności 1: Gwarantuje błąd pomiaru poniżej 1% w całym zakresie obciążenia, co zapewnia wiarygodny odczyt zużycia energii i niezawodne działanie układów zabezpieczeniowych.
• Moc znamionowa 5 VA: Odpowiednia dla większości standardowych przyrządów pomiarowych i przekaźników – bezpieczna współpraca bez ryzyka przesterowania.
• Otwierany rdzeń (split-core): Montaż bezpośrednio na kablu bez demontażu instalacji – skraca czas prac modernizacyjnych i serwisowych.
• Wymiary otworu 42,4 mm x 85 mm: Obejmuje kable o średnicy do ok. 42 mm oraz szyny zbiorcze – uniwersalność dopasowania do różnych typów przewodów.

Zgodność z Normami

Przekładnik METSECT5HM040 został zaprojektowany zgodnie z wymaganiami europejskich norm dla przekładników prądowych, posiada oznaczenie CE. Ze względu na zastosowanie w układach pomiarowo-rozliczeniowych oraz zabezpieczeniowych, spełnia podstawowe wymogi dokładności i bezpieczeństwa określone w standardach IEC/EN.

Zastosowanie

Przekładnik z otwieranym rdzeniem znajduje zastosowanie wszędzie tam, gdzie wymagany jest łatwy montaż na istniejącej instalacji oraz precyzyjny pomiar prądu. Sprawdza się zarówno w modernizacjach, jak i nowych rozdzielnicach.

• Pomiar zużycia energii elektrycznej – podłączenie do liczników Smart Meter i analizatorów sieci.
• Zabezpieczenia przeciwprzeciążeniowe i zwarciowe – współpraca z przekaźnikami różnicowymi i nadprądowymi.
• Monitoring obciążeń w systemach BMS i automatyce budynkowej (PLC, sterowniki).
• Sygnalizacja i rejestracja parametrów sieci w panelach operatorskich oraz systemach SCADA.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do obsługi urządzeń elektroenergetycznych. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie pierwotnym. Przekładnik należy założyć na kabel lub szynę tak, aby strzałka oznaczająca kierunek przepływu prądu (jeśli występuje) była zgodna z kierunkiem prądu. Nie wymaga stosowania szyny DIN – montowany bezpośrednio na przewodzie. Dokręć śruby mocujące rdzeń zgodnie z zaleceniami producenta (moment dokręcania podany w dokumentacji). Przekrój przewodów wtórnych dobierz do obciążenia (5 VA przy 5 A) – minimalny przekrój 1,5 mm², zalecany 2,5 mm². Nie otwieraj rdzenia pod napięciem – grozi uszkodzeniem i porażeniem.

FAQ

• Czy przekładnik ma podświetlenie? Nie, jest to pasywny element pomiarowy bez elementów optycznych ani sygnalizacji LED.
• Jaki jest stopień ochrony (IP) tego przekładnika? Producent nie podaje konkretnej wartości IP – w typowych warunkach wnętrzowych (rozdzielnica) nie wymaga dodatkowej ochrony przed pyłem i wilgocią. W przypadku instalacji w środowisku wilgotnym należy zastosować osłonę.
• Czy mogę użyć tego przekładnika do pomiaru prądu stałego? Nie, przekładnik jest przeznaczony wyłącznie do prądu przemiennego (AC). Dla DC stosuje się przekładniki Hallotronowe lub boczniki.
