Przekładnik z otwieranym rdzeniem 400/5A 5VA klasa 1, Power Logic | METSECT5HG040 Schneider Electric

Opis i Kluczowe Cechy

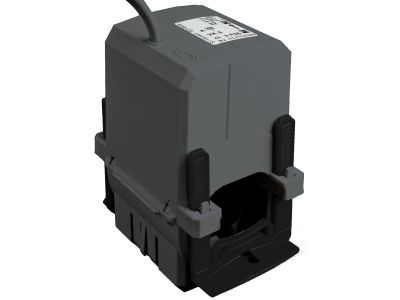

Przekładnik prądowy z otwieranym rdzeniem Power Logic METSECT5HG040 o przekładni 400/5 A, mocy 5 VA i klasie dokładności 1 przeznaczony jest do pomiarów i zabezpieczeń w instalacjach elektrycznych. Otwierany rdzeń umożliwia montaż bez konieczności odłączania przewodu, co skraca czas instalacji. Maksymalna średnica zewnętrzna kabla wynosi 32,5 mm.

• Przekładnia 400/5 A: Umożliwia dokładny pomiar prądu w obwodach o dużym obciążeniu, przekształcając prąd pierwotny 400 A na bezpieczny prąd wtórny 5 A, kompatybilny z miernikami i przekaźnikami.
• Klasa dokładności 1: Zapewnia wysoką precyzję pomiaru z błędem nieprzekraczającym 1%, co jest kluczowe w systemach rozliczeniowych i monitoringu.
• Moc 5 VA: Gwarantuje stabilną pracę przy obciążeniu wtórnym do 5 VA, zapewniając niezawodność pomiarów nawet przy dłuższych przewodach połączeniowych.
• Otwierany rdzeń: Umożliwia szybki i łatwy montaż na istniejącym kablu bez konieczności jego demontażu, co redukuje przestoje instalacji.
• Maksymalna średnica kabla 32,5 mm: Przystosowany do pracy na przewodach o dużych przekrojach, typowych dla rozdzielnic głównych i przyłączy.

Zgodność z Normami

Przekładnik METSECT5HG040 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Przekładnik prądowy z otwieranym rdzeniem Power Logic znajduje zastosowanie w systemach pomiarowych i zabezpieczeniowych w instalacjach elektroenergetycznych.

• Pomiar zużycia energii w systemach billingowych i podlicznikach
• Monitoring obciążenia w rozdzielnicach głównych i podrozdzielniach
• Współpraca z przekaźnikami zabezpieczeniowymi do detekcji przeciążeń i zwarć
• Integracja z systemami automatyki budynkowej i PLC do zdalnego odczytu parametrów sieci

Wskazówki Montażowe

Montaż przekładnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przekładnik montuje się na szynie DIN TH35 lub bezpośrednio na kablu (dla średnicy do 32,5 mm). Przewody wtórne należy dobrać odpowiednio do mocy 5 VA i zabezpieczyć przed zwarciem. Podczas montażu należy upewnić się, że rdzeń jest prawidłowo zamknięty i zatrzaśnięty. Nie przekraczaj maksymalnej średnicy kabla 32,5 mm.

FAQ

• Czy przekładnik wymaga odłączenia kabla podczas montażu? Nie, otwierany rdzeń pozwala na montaż bez demontażu przewodu – wystarczy rozchylić rdzeń, umieścić kabel i zamknąć. Należy jednak bezwzględnie odłączyć napięcie przed pracą.
• Jaka jest maksymalna średnica kabla, który można objąć przekładnikiem? Maksymalna średnica zewnętrzna kabla wynosi 32,5 mm.
• Do jakich zastosowań najlepiej nadaje się klasa dokładności 1? Klasa 1 jest odpowiednia do pomiarów półpośrednich w systemach billingowych, monitoringu obciążenia oraz w aplikacjach, gdzie wymagana jest dobra dokładność, ale nie ekstremalna (jak w klasie 0,5 lub 0,2).
