Przekładnik z otwieranym rdzeniem 400/5A 2,5VA klasa 1, Power Logic | METSECT5HD040 Schneider Electric

Opis i Kluczowe Cechy

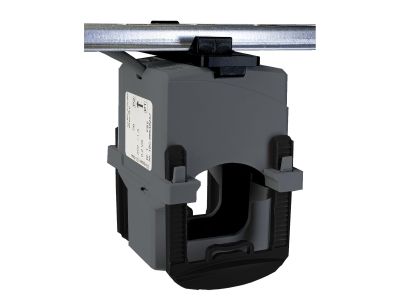

Przekładnik prądowy z otwieranym rdzeniem Power Logic, model METSECT5HD040, o przekładni 400/5A, mocy 2,5 VA i klasie dokładności 1, umożliwia precyzyjny pomiar prądu w obwodach pierwotnych bez konieczności przerywania instalacji. Dzięki maksymalnej średnicy zewnętrznej kabla wynoszącej 27 mm doskonale sprawdza się przy istniejących przewodach.

• Przekładnia 400/5 A: Przeznaczony do obwodów o prądzie znamionowym pierwotnym 400 A, zapewnia bezpieczne i dokładne odwzorowanie prądu po stronie wtórnej (5 A) dla układów pomiarowych i zabezpieczeniowych.
• Klasa dokładności 1: Gwarantuje błąd pomiaru poniżej 1% w określonym zakresie, co jest kluczowe dla rozliczeń energii i monitorowania parametrów sieci.
• Moc znamionowa 2,5 VA: Pozwala na współpracę z większością liczników energii, przekaźników ochronnych i mierników panelowych bez ryzyka przegrzania uzwojenia wtórnego.
• Otwierany rdzeń (split-core): Montaż na kablu bez demontażu szyn – idealne rozwiązanie do modernizacji istniejących instalacji i szybkiej rozbudowy systemów monitoringu.
• Maksymalna średnica kabla 27 mm: Pasuje do przewodów o dużym przekroju, co zwiększa elastyczność zastosowań w rozdzielnicach głównych i przemysłowych.

Zgodność z Normami

Produkt Power Logic METSECT5HD040 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Wykonanie i parametry są zgodne z dobrą praktyką inżynierską dla przekładników prądowych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Przekładnik z otwieranym rdzeniem znajduje zastosowanie wszędzie tam, gdzie wymagany jest pomiar prądu bez przerywania obwodu. Doskonale sprawdza się w systemach zarządzania energią oraz w układach automatyki i ochrony.

• Pomiar zużycia energii w budynkach komercyjnych i przemysłowych – współpraca z licznikami energii i systemami BMS.
• Sygnalizacja i monitoring obciążeń – przesyłanie sygnału prądowego do sterowników PLC, rejestratorów i paneli operatorskich.
• Zabezpieczenia przeciążeniowe i zwarciowe – zasilanie przekładnikowych przekaźników nadprądowych w rozdzielnicach głównych.
• Modernizacja istniejących instalacji – łatwy montaż na kablach w ciasnych rozdzielnicach bez konieczności wyłączania całego obwodu.

Wskazówki Montażowe

Montaż przekładnika powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia w instalacji. Należy umieścić kabel pierwotny w otworze rdzenia i zamknąć blokadę. Przewody wtórne (S1, S2) należy podłączyć do układu pomiarowego, pamiętając o ich zwarciu przed odłączeniem obciążenia – praca z rozwartym uzwojeniem wtórnym grozi indukowaniem niebezpiecznego napięcia. Przekrój przewodów wtórnych dobrać do mocy 2,5 VA i odległości od urządzenia pomiarowego. Wszelkie czynności wykonywać zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy przekładnik nadaje się do pomiarów energii elektrycznej? Tak, dzięki klasie dokładności 1 i mocy 2,5 VA może współpracować z licznikami energii półpośredniej – umożliwia precyzyjne rozliczanie zużycia.
• Jaką maksymalną średnicę kabla można zamontować? Maksymalna średnica zewnętrzna kabla pierwotnego wynosi 27 mm – przekładnik jest przeznaczony do przewodów w izolacji o takich wymiarach.
• Czy mogę pracować z rozwartym uzwojeniem wtórnym? Nie. Przekładnik prądowy z otwartym obwodem wtórnym generuje bardzo wysokie napięcie, które może uszkodzić izolację i stanowić zagrożenie dla personelu. Przed odłączeniem urządzenia pomiarowego zawsze należy zewrzeć zaciski wtórne.
