Przekładnik z otwieranym rdzeniem 400/5A 2,5VA klasa 1, Power Logic | METSECT5GG040 Schneider Electric

Opis i Kluczowe Cechy

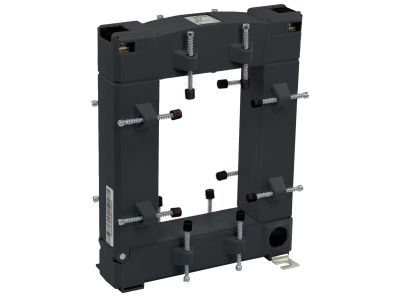

Przekładnik prądowy z otwieranym rdzeniem Power Logic, model METSECT5GG040, przeznaczony do pomiaru prądu przemiennego w instalacjach niskiego napięcia. Urządzenie oferuje przekładnię 400/5 A, moc cieplną 2,5 VA oraz klasę dokładności 1, co gwarantuje precyzyjny pomiar przy jednoczesnym minimalnym obciążeniu obwodu wtórnego. Duży otwór o wymiarach 85 x 125 mm umożliwia łatwy montaż na szynach zbiorczych lub przewodach o dużym przekroju, bez konieczności demontażu szyny.

• Przekładnia 400/5 A: Umożliwia bezpieczne i dokładne pomiarowanie prądów obciążenia do 400 A, redukując je do standardowego zakresu 5 A dla przyrządów pomiarowych i zabezpieczeniowych.
• Klasa dokładności 1: Zapewnia błąd pomiaru poniżej 1%, co jest wymagane w systemach monitoringu energii i rozliczeniowych.
• Moc cieplna 2,5 VA: Gwarantuje stabilną pracę nawet przy obciążonych obwodach wtórnych, np. przy zasilaniu mierników lub przekaźników.
• Otwór 85 x 125 mm: Umożliwia montaż na szynach zbiorczych lub przewodach o przekroju prostokątnym, w tym na prętach 80 x 120 mm, bez konieczności przerywania obwodu pierwotnego.
• Otwierany rdzeń: Ułatwia instalację i serwis – nie wymaga odłączania szyny zbiorczej, wystarczy rozpiąć rdzeń, założyć na przewód i zablokować.

Zgodność z Normami

Przekładnik zaprojektowany zgodnie z europejskimi normami branżowymi oraz posiada oznaczenie CE. Produkt spełnia wymagania dla przekładników prądowych stosowanych w systemach pomiarowych i zabezpieczeniowych, zapewniając bezpieczeństwo i niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Przekładnik z otwieranym rdzeniem znajduje zastosowanie wszędzie tam, gdzie wymagany jest pomiar prądu przemiennego bez konieczności przerywania obwodu pierwotnego. Idealny do modernizacji istniejących rozdzielnic oraz w nowych instalacjach przemysłowych.

• Pomiar prądu w głównych szynach zbiorczych rozdzielnic głównych i podrozdzielnic.
• Współpraca z licznikami energii, miernikami parametrów sieci i systemami monitoringu (BMS, SCADA).
• Zasilanie obwodów zabezpieczeń różnicowoprądowych i zwarciowych w instalacjach przemysłowych.
• Sterowanie przekaźnikami pomocniczymi i stycznikami w automatyce budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż i demontaż przekładnika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie pierwotnym i upewnić się, że obwód wtórny nie jest obciążony. Przekładnik montuje się na szynie zbiorczej lub przewodzie o odpowiednim przekroju, umieszczając przewód w otworze rdzenia, a następnie zamykając rdzeń (słyszalne kliknięcie). Obwód wtórny należy podłączyć zgodnie z dokumentacją producenta, stosując przewody o przekroju dostosowanym do prądu i mocy cieplnej. Przed ponownym załączeniem napięcia sprawdzić poprawność zamknięcia rdzenia i połączeń. Nie przekraczać maksymalnej mocy obciążenia 2,5 VA dla obwodu wtórnego.

FAQ

• Jaki jest rozmiar otworu i jakie przewody/szyny można w nim umieścić? Otwór ma wymiary 85 mm x 125 mm, co pozwala na montaż na szynach zbiorczych o przekroju prostokątnym do tych wymiarów. Producent deklaruje także kompatybilność z pojedynczym prętem o przekroju 80 mm x 120 mm.
• Jaką klasę dokładności ma ten przekładnik i co to oznacza w praktyce? Klasa dokładności 1 oznacza, że błąd pomiaru nie przekracza 1% wartości rzeczywistej przy znamionowym prądzie pierwotnym. Jest to wystarczające dla większości zastosowań pomiarowo-rozliczeniowych i monitoringu.
• Czy przekładnik można montować bez odłączania szyny zbiorczej? Tak, dzięki otwieranemu rdzeniowi można go założyć na szynę bez jej przerywania. Należy jednak pamiętać o odłączeniu napięcia w obwodzie pierwotnym przed montażem, aby uniknąć porażenia prądem.
