Przekładnik z otwieranym rdzeniem 300/5A 2,5VA klasa 1, Power Logic | METSECT5HM030 Schneider Electric

Opis i Kluczowe Cechy

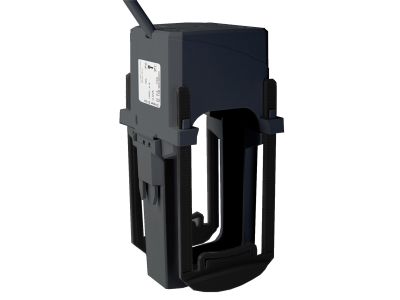

Power Logic METSECT5HM030 to przekładnik prądowy z otwieranym rdzeniem o prądzie pierwotnym 300 A i wtórnym 5 A. Dzięki mocy 2,5 VA i klasie dokładności 1 zapewnia precyzyjne odwzorowanie prądu w standardowych zastosowaniach pomiarowych. Otwór o wymiarach 42,4 mm x 85 mm oraz konstrukcja split-core umożliwiają szybki montaż na istniejących kablach bez konieczności demontażu szyn czy przerywania obwodu.

• Prąd pierwotny 300 A / wtórny 5 A: odpowiednia przekładnia do transformacji prądu w obwodach o znacznym obciążeniu, kompatybilna z typowymi licznikami energii i miernikami.
• Klasa dokładności 1: gwarantuje błąd pomiaru poniżej 1% w zakresie roboczym, co zapewnia wiarygodne dane do rozliczeń i monitoringu.
• Moc znamionowa 2,5 VA: wystarczająca do zasilania standardowych urządzeń pomiarowych, przekaźników lub wejść analogowych PLC.
• Otwór 42,4 mm x 85 mm: umożliwia montaż na przewodach o dużej średnicy, w tym na kablach wielożyłowych, bez ingerencji w instalację.
• Otwierany rdzeń (split-core): szybki montaż bez odłączania kabla – idealne rozwiązanie przy modernizacji istniejących rozdzielnic.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej oraz posiada deklarację zgodności CE. Został zaprojektowany zgodnie z ogólnymi normami IEC/EN dotyczącymi przekładników prądowych, co potwierdza jego bezpieczeństwo i niezawodność w standardowych instalacjach niskiego napięcia.

Zastosowanie

Przekładnik METSECT5HM030 znajduje zastosowanie wszędzie tam, gdzie wymagany jest precyzyjny pomiar prądu w obwodach 50/60 Hz bez potrzeby przerywania ciągłości obwodu pierwotnego. Sprawdza się w nowych instalacjach oraz przy modernizacji istniejących układów pomiarowych.

• Pomiary energii elektrycznej w rozdzielnicach głównych I podlicznikach (systemy AMR/AMI).
• Monitorowanie obciążeń i analiza jakości energii w obiektach przemysłowych i komercyjnych.
• Dostarczanie sygnałów prądowych do sterowników PLC, przekaźników zabezpieczeniowych lub regulatorów mocy.
• Automatyka budynkowa – monitoring zużycia energii w systemach BMS.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie od obwodu pierwotnego. Upewnij się, że rdzeń jest całkowicie zamknięty, a blokada zatrzasku prawidłowo zaskoczyła. Przewody wtórne należy dobrać o przekroju umożliwiającym przeniesienie mocy 2,5 VA (zalecane min. 1,5 mm²) i zabezpieczyć przed rozwarciem obwodu wtórnego – praca przekładnika z rozwarcie może generować niebezpieczne napięcie. Moment dokręcania zacisków oraz dokładne wymiary otworu kablowego znajdują się w dokumentacji producenta.

FAQ

• Czy przekładnik można montować bez przerywania obwodu? Tak, konstrukcja z otwieranym rdzeniem (split-core) pozwala na założenie go na kabel bez demontażu szyny lub odłączania przewodu. Należy jednak bezwzględnie odłączyć napięcie przed rozłożeniem rdzenia.
• Jaką dokładność zapewnia przekładnik? Klasa dokładności 1 oznacza, że błąd prądowy i kątowy w znamionowym zakresie obciążenia wtórnego nie przekracza 1%, co jest wystarczające dla większości liczników energii i mierników.
• Do jakich urządzeń pomiarowych można podłączyć ten przekładnik? Standardowe liczniki energii, mierniki cyfrowe, analizatory sieci oraz wejścia prądowe PLC o mocy wejściowej do 2,5 VA. Należy upewnić się, że całkowite obciążenie wtórne (przewody + przyrząd) nie przekracza 2,5 VA.
