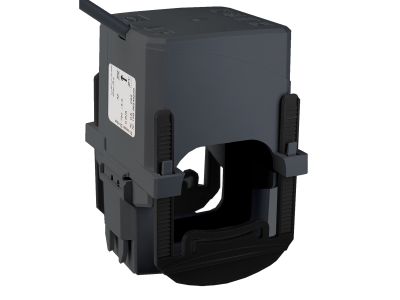

Przekładnik z otwieranym rdzeniem 300/5A 2,5VA klasa 1, Power Logic | METSECT5HJ030 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy z otwieranym rdzeniem Power Logic METSECT5HJ030 o przekładni 300/5 A i mocy 2,5 VA w klasie dokładności 1 został zaprojektowany do bezpiecznego i precyzyjnego pomiaru prądu w instalacjach niskiego napięcia. Dzięki otwieranemu rdzeniowi umożliwia łatwy montaż na istniejących przewodach bez konieczności ich odłączania. Maksymalna średnica zewnętrzna kabla wynosi 42,4 mm, co pozwala na stosowanie w obwodach o znacznym przekroju żył.

• Przekładnia 300/5 A: Umożliwia transformację prądu pierwotnego do wartości bezpiecznej dla przyrządów pomiarowych i zabezpieczeń, zachowując proporcjonalność.
• Klasa dokładności 1: Gwarantuje niski błąd pomiaru (do ±1% przy obciążeniu znamionowym), co przekłada się na wiarygodne wskazania energii i mocy.
• Moc 2,5 VA: Zapewnia wystarczający zapas energetyczny do współpracy z licznikami energii, przekaźnikami pomiarowymi i analizatorami sieci.
• Otwierany rdzeń: Ułatwia instalację nawet w już działających instalacjach – nie wymaga demontażu szyn ani odcinania kabli, co skraca czas montażu.
• Maksymalna średnica kabla 42,4 mm: Pozwala na obejmowanie przewodów o dużym przekroju, typowych dla obwodów głównych w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Produkt został wyprodukowany zgodnie z wymaganiami norm europejskich dotyczących przekładników prądowych. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Przeznaczony do pracy w sieciach niskiego napięcia.

Zastosowanie

Przekładnik z otwieranym rdzeniem Power Logic METSECT5HJ030 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odseparowanie galwaniczne i pomiar prądu przemiennego w instalacjach przemysłowych i komercyjnych.

• Pomiar zużycia energii elektrycznej w rozdzielnicach głównych i podrozdzielniach – współpraca z licznikami energii.
• Monitorowanie obciążeń i analiza jakości sieci – podłączenie do analizatorów parametrów sieci i rejestratorów.
• Sterowanie i zabezpieczenia – zasilanie przekaźników nadprądowych, przetężeniowych i różnicowoprądowych w systemach automatyki.
• Audyty energetyczne i wdrażanie systemów zarządzania energią – łatwy montaż na istniejących kablach bez przestojów pracy instalacji.

Wskazówki Montażowe

Montaż przekładnika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP do prac elektroenergetycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od obciążonego przewodu. Otwierany rdzeń umożliwia założenie na kabel bez przecinania żyły – upewnij się, że średnica kabla nie przekracza 42,4 mm. Po zamknięciu rdzenia dokręć blokadę zgodnie z instrukcją producenta. Obwód wtórny (5 A) należy podłączyć przewodami o przekroju dostosowanym do prądu (min. 1,5 mm²) i zabezpieczyć przed zwarciem. Nigdy nie rozwieraj obwodu wtórnego pod obciążeniem – grozi to niebezpiecznym przepięciem i uszkodzeniem izolacji.

FAQ

• Jaką maksymalną średnicę kabla mogę zastosować? Maksymalna średnica zewnętrzna kabla wynosi 42,4 mm. Przed montażem zmierz średnicę przewodu, aby upewnić się, że rdzeń obejmie go całkowicie.
• Jaka jest klasa dokładności tego przekładnika? Klasa dokładności to 1, co oznacza błąd pomiaru prądu wtórnego nie większy niż 1% w zakresie obciążenia znamionowego. Jest to wystarczające do zastosowań komercyjnych i przemysłowych.
• Czy przekładnik może pracować z licznikiem energii o mocy 2 VA? Tak, moc znamionowa przekładnika wynosi 2,5 VA, co zapewnia odpowiedni zapas mocy dla liczników i przekaźników o standardowym poborze (1–2 VA). Zawsze sprawdź sumaryczne obciążenie obwodu wtórnego – nie może przekraczać 2,5 VA.
