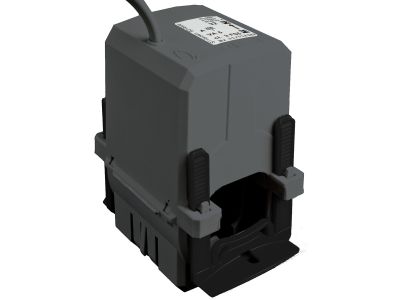

Przekładnik z otwieranym rdzeniem 300/5A 2,5VA klasa 1, Power Logic | METSECT5HG030 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy z otwieranym rdzeniem Power Logic METSECT5HG030 umożliwia bezpieczne i precyzyjne pomiary prądu w obwodach pierwotnych do 300 A. Dzięki prądowi wtórnemu 5 A i mocy 2,5 VA w klasie dokładności 1 zapewnia wierne odzwierciedlenie przebiegu prądu dla systemów monitoringu i automatyki. Otwierany rdzeń pozwala na szybki montaż na istniejących kablach o średnicy zewnętrznej do 32,5 mm bez konieczności ich przecinania.

• Prąd pierwotny 300 A: Odpowiedni do obwodów głównych w instalacjach przemysłowych i komercyjnych z dużymi obciążeniami.
• Prąd wtórny 5 A: Standardowe wyjście pomiarowe kompatybilne z większością liczników energii i mierników.
• Moc 2,5 VA / klasa dokładności 1: Gwarantuje precyzyjne pomiary przy niewielkim obciążeniu wtórnym, idealne do systemów bilingowych i monitorowania.
• Maksymalna średnica kabla 32,5 mm: Umożliwia objęcie grubych przewodów bez konieczności demontażu szyny.
• Otwierany rdzeń typu split-core: Montaż bez przerywania pracy obwodu – wystarczy założyć przekładnik na kabel i zamknąć rdzeń.

Zgodność z Normami

Przekładnik spełnia wymagania europejskich norm dla transformatorów pomiarowych oraz posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami bezpieczeństwa.

Zastosowanie

Przekładnik METSECT5HG030 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest dokładne pomiarowanie prądu bez ingerencji w istniejącą instalację kablową.

• Pomiary energii elektrycznej w budynkach użyteczności publicznej i obiektach przemysłowych.
• Monitorowanie obciążeń w rozdzielnicach głównych i podrozdzielnicach.
• Systemy automatyki budynkowej (BMS) oraz zarządzania energią.
• Modernizacja istniejących układów pomiarowych – szybki montaż bez wymiany kabli.

Wskazówki Montażowe

Montaż przekładnika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie pierwotnym. Otwórz rdzeń, załóż przekładnik na kabel, upewniając się, że kabel znajduje się centralnie w oknie, a następnie zamknij i zablokuj rdzeń zgodnie z instrukcją producenta. Podłącz zaciski wtórne do miernika lub licznika, zachowując polaryzację (S1, S2). Nie otwieraj obwodu wtórnego pod obciążeniem pierwotnym – grozi to niebezpiecznym przepięciem. Przekrój przewodów wtórnych dobierz do długości i mocy przekładnika.

FAQ

• Jaka jest maksymalna średnica kabla, na którym można zamontować przekładnik? Przekładnik METSECT5HG030 pomieści kabel o średnicy zewnętrznej do 32,5 mm.
• Jaką klasę dokładności ma ten przekładnik? Posiada klasę dokładności 1 (moc 2,5 VA), co oznacza błąd pomiaru poniżej 1% w nominalnym zakresie obciążenia.
• Czy można montować przekładnik na kablu pod napięciem? Nie. Przed montażem należy bezwzględnie odłączyć napięcie w obwodzie pierwotnym, aby uniknąć porażenia prądem.
