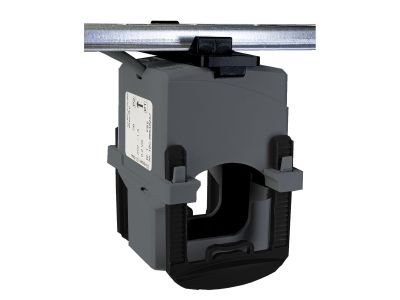

Przekładnik z otwieranym rdzeniem 300/5A 1,5VA klasa 1, Power Logic | METSECT5HD030 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy z otwieranym rdzeniem Power Logic METSECT5HD030 o przekładni 300/5A i mocy 1,5 VA w klasie dokładności 1 przeznaczony jest do pomiaru prądu w obwodach elektrycznych. Otwierany rdzeń umożliwia szybki montaż na istniejących kablach bez konieczności demontażu instalacji, a maksymalna średnica kabla 27 mm pozwala na stosowanie go w typowych przewodach.

• Prąd pierwotny 300 A / wtórny 5 A: standardowa przekładnia zapewniająca kompatybilność z większością mierników i liczników energii, umożliwiająca bezpieczny pomiar dużych prądów.
• Klasa dokładności 1: gwarantuje wysoką precyzję pomiarów wymaganą w profesjonalnych systemach monitoringu i rozliczeniowych.
• Moc 1,5 VA: niskie obciążenie strony wtórnej pozwala na stosowanie nawet tańszych przewodów połączeniowych bez utraty dokładności.
• Otwierany rdzeń: montaż bez przecinania kabla – przekładnik można założyć na istniejący przewód w dowolnym miejscu instalacji, co skraca czas prac.
• Maksymalna średnica kabla 27 mm: pasuje do przewodów o dużych przekrojach, np. 50 mm², stosowanych w obwodach głównych.

Zgodność z Normami

Przekładnik spełnia wymagania aktualnych norm europejskich dotyczących przekładników prądowych oraz posiada certyfikat CE. Wykonany zgodnie z zasadami zapewniającymi bezpieczną współpracę z systemami pomiarowymi.

Zastosowanie

Przekładnik z otwieranym rdzeniem znajduje zastosowanie wszędzie tam, gdzie potrzebny jest pomiar prądu w sieciach niskiego napięcia bez przerywania ciągłości obwodu.

• Pomiar prądu w rozdzielnicach głównych i podrozdzielniach budynków komercyjnych i przemysłowych.
• Współpraca z licznikami energii elektrycznej, miernikami mocy i analizatorami sieci.
• Monitoring obciążeń w systemach zarządzania energią (EMS) oraz w automatyce budynkowej.
• Diagnostyka i analiza parametrów sieci w istniejących instalacjach – możliwość montażu bez wyłączania zasilania (przy zachowaniu środków ostrożności).

Wskazówki Montażowe

Przekładnik należy montować na kablu o średnicy zewnętrznej nieprzekraczającej 27 mm. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obwodzie oraz zabezpieczyć przed przypadkowym załączeniem. Montaż i podłączenie może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przewody strony wtórnej należy dobrać do prądu 5 A, a ich przekrój zapewniający minimalny spadek napięcia – z uwzględnieniem mocy znamionowej 1,5 VA. Nie przekraczać wartości znamionowych podanych przez producenta.

FAQ

• Czy przekładnik nadaje się do pomiaru prądu stałego? Nie, jest przeznaczony wyłącznie do prądu przemiennego (AC). Stosowanie w obwodach DC może prowadzić do nasycenia rdzenia i błędów pomiaru.
• Jaka jest maksymalna średnica kabla, którą można objąć rdzeniem? Maksymalna średnica zewnętrzna kabla wynosi 27 mm. Dla kabli o większym przekroju należy dobrać inny model przekładnika.
• Czy mogę zamontować przekładnik bez odłączania napięcia? Montaż na otwartym rdzeniu teoretycznie nie wymaga przerywania obwodu, jednak ze względów bezpieczeństwa przed każdą ingerencją w instalację elektryczną należy odłączyć napięcie i zastosować procedury bezpieczeństwa.
