Przekładnik z otwieranym rdzeniem 2500/5A 10VA klasa 0, Power Logic | METSECT5GJ250 Schneider Electric

Opis i Kluczowe Cechy

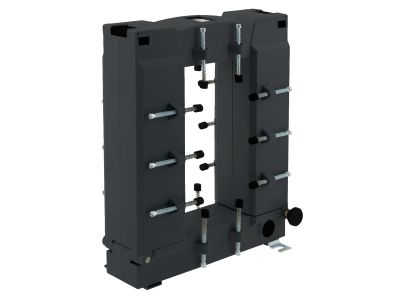

Przekładnik prądowy z otwieranym rdzeniem Power Logic o symbolu METSECT5GJ250 przeznaczony do pomiarów w liniach o prądzie pierwotnym 2500 A. Prąd wtórny 5 A przy mocy 10 VA i klasie dokładności 0.5 gwarantuje precyzyjne odwzorowanie rzeczywistego obciążenia, co jest kluczowe przy rozliczeniach energii oraz monitoringu w systemach zarządzania. Otwór o wymiarach 85 mm x 165 mm (kompatybilny z prętem 80 mm x 160 mm) umożliwia łatwy montaż na istniejących szynach zbiorczych bez konieczności demontażu instalacji.

• Prąd pierwotny 2500 A / wtórny 5 A: Zapewnia bezpieczne i dokładne przetwarzanie wysokich prądów roboczych na poziomie standardowym dla układów pomiarowych i zabezpieczeniowych.
• Moc cieplna 10 VA i klasa dokładności 0.5: Gwarantuje wysoką precyzję pomiaru nawet przy znacznym obciążeniu uzwojenia wtórnego, co przekłada się na wiarygodne wskazania liczników i analizatorów sieci.
• Otwierany rdzeń (split-core): Umożliwia szybki montaż na szynie zbiorczej bez przerywania pracy instalacji – wystarczy rozewrzeć rdzeń i założyć na przewód.
• Wymiary otworu 85 mm x 165 mm: Przystosowany do typowych szyn zbiorczych i prętów miedzianych o przekroju do 80 mm x 160 mm, co zapewnia uniwersalność zastosowania w rozdzielnicach głównych.

Zgodność z Normami

Przekładnik spełnia wymagania europejskich norm dotyczących transformatorów pomiarowych oraz posiada deklarację zgodności CE. Produkt został zaprojektowany i wykonany zgodnie z uznanymi standardami branżowymi, co gwarantuje bezpieczeństwo użytkowania i powtarzalność parametrów w długim okresie eksploatacji.

Zastosowanie

Przekładnik METSECT5GJ250 znajduje zastosowanie wszędzie tam, gdzie wymagany jest precyzyjny pomiar prądu w instalacjach o dużym obciążeniu. Idealnie sprawdza się w systemach rozliczeniowych, monitoringu energetycznym oraz automatyce przemysłowej.

• Pomiar energii elektrycznej w rozdzielnicach głównych niskiego napięcia – współpraca z licznikami półpośrednimi i analizatorami sieci.
• Monitoring obciążeń w instalacjach przemysłowych – kontrola i optymalizacja zużycia energii.
• Systemy zarządzania energią (BMS, EMS) – dostarczanie danych prądowych do sterowników PLC i systemów SCADA.
• Zabezpieczenia przeciążeniowe i zwarciowe – jako element wejściowy dla przekaźników i wyzwalaczy.

Wskazówki Montażowe

Montaż przekładnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od szyny zbiorczej. Należy rozewrzeć rdzeń w miejscu łączenia, umieścić go na przewodzie pierwotnym (szynie lub pręcie) i dokręcić elementy mocujące zgodnie z dokumentacją producenta. Przewody wtórne należy podłączyć do zacisków o odpowiednim przekroju, dostosowanym do mocy obciążenia (10 VA). Po zamontowaniu sprawdzić poprawność zamknięcia rdzenia i brak luzów. W przypadku stosowania w układach pomiarowych wymagających klasy dokładności 0.5 należy zadbać o symetryczne ułożenie przewodu pierwotnego względem okna przekładnika.

FAQ

• Czy przekładnik można montować na szynie zbiorczej bez odłączania napięcia? Nie – przed montażem należy bezwzględnie odłączyć napięcie i upewnić się, że szyna nie jest pod napięciem. Otwierany rdzeń ułatwia montaż, ale nie eliminuje konieczności zachowania zasad bezpieczeństwa.
• Jaki jest maksymalny przekrój pręta lub szyny, który można umieścić w oknie? Otwór ma wymiary 85 mm x 165 mm, a producent deklaruje kompatybilność z pojedynczym prętem 80 mm x 160 mm. W przypadku szyn zbiorczych należy uwzględnić grubość izolacji i dopuszczalne odkształcenia rdzenia.
• Jakie obciążenie wtórne można podłączyć do przekładnika o mocy 10 VA i klasie 0.5? Maksymalne obciążenie uzwojenia wtórnego wynosi 10 VA przy prądzie 5 A. Przekroczenie tej wartości może pogorszyć klasę dokładności. Dla zachowania klasy 0.5 zaleca się obciążenie w zakresie 25–100% mocy znamionowej (2,5–10 VA).
