Opis i Kluczowe Cechy

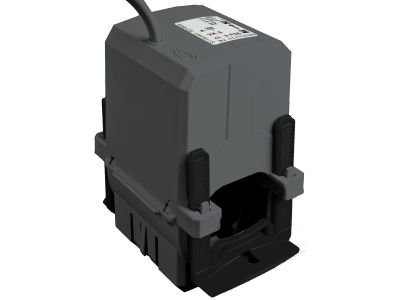

Przekładnik prądowy z otwieranym rdzeniem METSECT5HG025 firmy Power Logic to profesjonalne urządzenie do pomiaru prądu przemiennego o przekładni 250/5 A. Dzięki otwieranemu rdzeniowi umożliwia szybki montaż na istniejącym przewodzie bez konieczności jego przecinania. Prąd znamionowy linii 250 A oraz prąd wtórny 5 A zapewniają kompatybilność z większością liczników i mierników energii. Klasa dokładności 3 przy mocy 3 VA gwarantuje wystarczającą precyzję w typowych aplikacjach monitorujących. Maksymalna średnica zewnętrzna kabla 32,5 mm pozwala na stosowanie na przewodach o znacznych przekrojach.

• Przekładnia 250/5 A: Przeznaczony do pomiarów w obwodach o prądzie pierwotnym do 250 A, z standardowym wyjściem 5 A dla układów pomiarowych.
• Otwierany rdzeń: Umożliwia łatwy montaż na istniejącym kablu bez demontażu instalacji – oszczędność czasu i kosztów.
• Klasa dokładności 3 (3 VA): Zapewnia odpowiednią precyzję dla systemów monitorowania i bilansowania energii w obiektach przemysłowych i komercyjnych.
• Maksymalna średnica kabla 32,5 mm: Kompatybilny z przewodami o dużym przekroju, typowymi dla rozdzielnic głównych i przyłącz.
• Kompaktowy design: Niewielkie wymiary ułatwiają zabudowę w ograniczonej przestrzeni szaf sterowniczych.

Zgodność z Normami

Przekładnik METSECT5HG025 spełnia wymagania obowiązujących norm międzynarodowych dla przekładników prądowych (seria IEC 61869). Produkt posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej dotyczącymi kompatybilności elektromagnetycznej i bezpieczeństwa niskonapięciowego.

Zastosowanie

Przekładnik z otwieranym rdzeniem znajduje zastosowanie wszędzie tam, gdzie potrzebny jest niezawodny pomiar prądu bez ingerencji w istniejącą instalację. Idealnie sprawdza się w systemach monitorowania energii, automatyce budynkowej oraz sterowaniu odbiorami.

• Monitoring zużycia energii w rozdzielnicach głównych i podlicznikach – umożliwia analizę obciążeń i optymalizację kosztów.
• Współpraca z licznikami energii, miernikami wielofunkcyjnymi i przekaźnikami pomiarowymi – standardowe wyjście 5 A ułatwia integrację.
• Systemy zarządzania energią (EMS) i BMS – dostarcza danych do algorytmów sterowania i raportowania.
• Pomiary w instalacjach przemysłowych, w tym przy monitorowaniu silników, transformatorów i linii kablowych.

Wskazówki Montażowe

Montaż przekładnika powinien być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV lub powyżej, zależnie od charakterystyki obwodu). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie pierwotnym. Otwierany rdzeń pozwala na umieszczenie przekładnika wokół badanego kabla – upewnij się, że rdzeń jest całkowicie zamknięty i zablokowany, a styki rdzenia stykają się bez przerwy. Przekrój przewodu wtórnego należy dobrać odpowiednio do długości połączeń i wymaganej dokładności (zalecany przekrój min. 1,5 mm²). Należy unikać pozostawiania obwodu wtórnego rozwartego podczas przepływu prądu pierwotnego – grozi to uszkodzeniem izolacji i porażeniem.

FAQ

• Jaka jest maksymalna średnica kabla, na którym mogę zamontować ten przekładnik? Producent podaje maksymalną średnicę zewnętrzną kabla wynoszącą 32,5 mm. Dla przewodów o większym przekroju należy dobrać odpowiedni model.
• Co oznacza klasa dokładności 3 i moc 3 VA? Klasa 3 oznacza maksymalny błąd pomiaru prądu wtórnego wynoszący ±3% w znamionowym zakresie obciążenia. Moc 3 VA to maksymalne obciążenie (moc pozorna) strony wtórnej, jakie może być przyłożone bez pogorszenia dokładności. Oznacza to, że suma impedancji miernika i przewodów nie może przekraczać 3 VA przy 5 A.
• Czy przekładnik wymaga podświetlenia lub dodatkowego zasilania? Nie. Jest to pasywny przekładnik prądowy – nie wymaga zewnętrznego zasilania. Prąd wtórny jest proporcjonalny do prądu pierwotnego, a jego energia pochodzi z mierzonego obwodu.
