Przekładnik z otwieranym rdzeniem 250/5A 1VA klasa 1, Power Logic | METSECT5HD025 Schneider Electric

Opis i Kluczowe Cechy

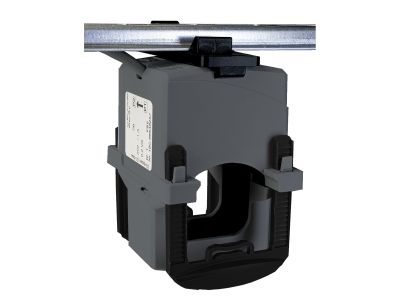

Przekładnik z otwieranym rdzeniem Power Logic METSECT5HD025 to urządzenie pomiarowe przeznaczone do transformacji prądu pierwotnego 250 A na wtórny 5 A. Dzięki klasie dokładności 1 i mocy znamionowej 1 VA zapewnia precyzyjne odwzorowanie prądu linii przy minimalnym obciążeniu obwodu wtórnego. Otwarta konstrukcja rdzenia umożliwia szybki montaż bez konieczności demontażu istniejącego przewodu.

• Prąd pierwotny 250 A / wtórny 5 A: Umożliwia bezpieczne monitorowanie dużych prądów w instalacjach przemysłowych i budynkowych.
• Klasa dokładności 1: Gwarantuje wiarygodne pomiary, niezbędne przy rozliczeniach energii i sterowaniu.
• Moc znamionowa 1 VA: Niskie obciążenie strony wtórnej zmniejsza straty i pozwala na stosowanie standardowych przewodów.
• Otwierany rdzeń: Montaż odbywa się bez przerywania obwodu – wystarczy otworzyć rdzeń, założyć na kabel i zamknąć.
• Maksymalna średnica kabla 27 mm: Pasuje do typowych przewodów jednożyłowych i wielożyłowych w rozdzielnicach.

Zgodność z Normami

Przekładnik METSECT5HD025 został zaprojektowany zgodnie z europejskimi standardami dla transformatorów prądowych oraz posiada certyfikat CE. Jego parametry gwarantują bezpieczną i dokładną pracę w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Przekładnik doskonale sprawdza się wszędzie tam, gdzie wymagany jest pomiar prądu lub sygnalizacja przeciążenia. Jego niewielkie wymiary i otwierany rdzeń ułatwiają modernizację istniejących układów.

• Pomiar i monitorowanie prądu w obwodach rozdzielnic głównych i podrozdzielni.
• Współpraca z licznikami energii, analizatorami sieci i regulatorami mocy biernej.
• Sygnalizacja stanu załączenia odbiorników w automatyce budynkowej.
• Zabezpieczenia przeciążeniowe w układach sterowania maszyn.

Wskazówki Montażowe

Montować wyłącznie przez osoby z uprawnieniami SEP przy całkowicie odłączonym napięciu. Przekładnik zakładać na izolowany przewód (maks. średnica 27 mm) tak, aby strzałka na obudowie wskazywała kierunek przepływu prądu. Po zamknięciu rdzenia upewnić się, że zatrzask jest całkowicie zablokowany – uniknąć przerw magnetycznych. Przewody strony wtórnej dobrać do prądu 5 A, zabezpieczyć przed zwarciem (nie wolno otwierać obwodu wtórnego pod obciążeniem).

FAQ

• Jaka jest maksymalna średnica kabla, na który można założyć przekładnik? Maksymalna średnica zewnętrzna kabla wynosi 27 mm. Przekładnik jest przeznaczony do przewodów izolowanych.
• Jaką klasę dokładności ma ten przekładnik? Klasa dokładności to 1, co oznacza błąd pomiaru poniżej 1% w zakresie od 20% do 120% prądu znamionowego.
• Czy przekładnik wymaga zewnętrznego zasilania? Nie, jest to urządzenie pasywne. Energię do pomiaru pobiera z pola magnetycznego badanego przewodu.
