Przekładnik z otwieranym rdzeniem 250/5A 1VA klasa 0,5, Power Logic | METSECT5HA025 Schneider Electric

Opis i Kluczowe Cechy

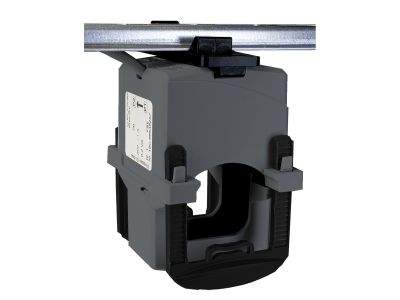

Przekładnik prądowy z otwieranym rdzeniem Power Logic, model METSECT5HA025, o przekładni 250/5 A, mocy 1 VA i klasie dokładności 0,5, przeznaczony do pomiarów w obwodach prądu przemiennego. Dzięki otwieranemu rdzeniowi umożliwia łatwy montaż na istniejących przewodach bez konieczności demontażu instalacji. Maksymalna średnica zewnętrzna kabla wynosi 18,4 mm.

• Przekładnia 250/5 A: Prąd pierwotny 250 A przekłada się na 5 A w obwodzie wtórnym, co pozwala na bezpieczne podłączenie przyrządów pomiarowych i przekaźników.
• Klasa dokładności 0.5: Zapewnia precyzyjne odwzorowanie prądu pierwotnego, niezbędne w aplikacjach wymagających wysokiej dokładności pomiaru.
• Moc znamionowa 1 VA: Umożliwia współpracę z lekkimi obciążeniami, takimi jak amperomierze analogowe lub cyfrowe.
• Otwierany rdzeń: Ułatwia instalację na przewodach bez przerywania ciągłości obwodu – idealne rozwiązanie przy modernizacjach i rozbudowie instalacji.
• Maksymalna średnica kabla 18,4 mm: Kompatybilność z przewodami o przekroju do ok. 240 mm², co pokrywa większość typowych zastosowań w rozdzielnicach.

Zgodność z Normami

Przekładnik METSECT5HA025 został wyprodukowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Dokładne numery norm (np. IEC/EN 61869-1, IEC/EN 61869-2) dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Przekładnik prądowy z otwieranym rdzeniem znajduje zastosowanie w systemach pomiarowo-rozliczeniowych, sterowania i monitorowania sieci elektroenergetycznych.

• Pomiar prądu w rozdzielnicach głównych i podrozdzielniach do celów bilansowania energii.
• Współpraca z licznikami energii, amperomierzami i przekaźnikami zabezpieczeniowymi.
• Modernizacja istniejących instalacji – montaż na przewodach bez konieczności wyłączania zasilania całego obwodu (po odłączeniu lokalnym).
• Automatyka budynkowa i przemysłowa – sygnalizacja przeciążeń i sterowanie stycznikami.

Wskazówki Montażowe

Montaż przekładnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Przekładnik zakłada się na kabel poprzez otwarcie rdzenia. Należy upewnić się, że kabel znajduje się centralnie w oknie przekładnika, a rdzeń jest szczelnie domknięty. Przewody wtórne należy podłączyć zgodnie z oznaczeniami (S1/S2) i zachować wymagany przekrój dostosowany do prądu 5 A. Zaleca się stosowanie zabezpieczeń po stronie wtórnej (bezpieczniki lub zwymiarowane obciążenie), aby uniknąć uszkodzenia przekładnika w przypadku rozwarcia obwodu wtórnego.

FAQ

• Jaka jest maksymalna średnica kabla, na który można założyć ten przekładnik? Maksymalna średnica zewnętrzna przewodu wynosi 18,4 mm, co odpowiada przekrojowi około 240 mm².
• Czy przekładnik można montować na szynie DIN? Model METSECT5HA025 jest przeznaczony do montażu bezpośrednio na kablu – nie posiada uchwytu do szyny TH35. W razie potrzeby można zastosować dodatkowe akcesoria montażowe (należy skonsultować z producentem).
• Jaka jest klasa dokładności i moc przekładnika? Klasa dokładności 0,5 przy mocy 1 VA – zapewnia wysoką precyzję pomiaru przy lekkim obciążeniu wtórnym.
