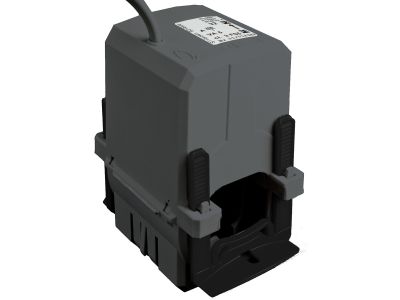

Przekładnik z otwieranym rdzeniem 250/5A 1,5VA klasa 1, Power Logic | METSECT5HP025 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik z otwieranym rdzeniem Power Logic METSECT5HP025 o prądzie pierwotnym 250 A i wtórnym 5 A zapewnia precyzyjny pomiar w obwodach przemysłowych. Klasa dokładności 1 oraz moc 1,5 VA gwarantują wiarygodne odczyty przy obciążeniu wyjściowym, a maksymalna średnica kabla 44 mm ułatwia szybki montaż na istniejących przewodach bez ich demontażu.

• Prąd pierwotny 250 A: umożliwia monitorowanie obwodów o znacznym obciążeniu, idealny do rozdzielnic głównych i linii zasilających.
• Prąd wtórny 5 A: zgodny ze standardowym zakresem pomiarowym przyrządów (liczniki energii, analizatory parametrów sieci) – łatwa integracja z istniejącą aparaturą.
• Klasa dokładności 1: gwarantuje niski błąd pomiaru (1% wartości mierzonej), co przekłada się na precyzyjne rozliczenia energii i skuteczną diagnostykę sieci.
• Moc wyjściowa 1,5 VA: zapewnia stabilną pracę nawet przy długich przewodach wtórnych i obciążonych obwodach pomiarowych.
• Maksymalna średnica kabla 44 mm: łatwy montaż na grubych przewodach bez konieczności ich przecinania – oszczędność czasu i zachowanie ciągłości instalacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Przeznaczony do stosowania w instalacjach elektrycznych zgodnych z obowiązującymi przepisami oraz standardami DIN.

Zastosowanie

Przekładnik METSECT5HP025 znajduje zastosowanie wszędzie tam, gdzie wymagany jest wiarygodny pomiar prądu przemiennego w obwodach o dużym obciążeniu. Sprawdza się zarówno w systemach monitoringu energii, jak i w układach automatyki przemysłowej.

• Monitorowanie prądu w rozdzielnicach głównych i podrozdzielniach przemysłowych.
• Współpraca z licznikami energii elektrycznej, analizatorami sieci oraz przekaźnikami zabezpieczeniowymi.
• Pomiar obciążenia silników, transformatorów i innych odbiorników w instalacjach produkcyjnych.
• Integracja z systemami BMS (Building Management System) i sterownikami PLC w automatyce budynkowej.

Wskazówki Montażowe

Montaż i demontaż przekładnika mogą wykonywać wyłącznie osoby z uprawnieniami SEP (do 1 kV lub powyżej, w zależności od instalacji). Przed rozpoczęciem prac bezwzględnie odłącz napięcie od obwodu pierwotnego. Przekładnik montuje się na kablu, otwierając rdzeń i zamykając go tak, aby kabel znalazł się wewnątrz. Upewnij się, że rdzeń jest całkowicie domknięty i zablokowany. Nigdy nie otwieraj obwodu wtórnego pod obciążeniem – grozi to powstaniem niebezpiecznego napięcia. Przekrój przewodów wtórnych dobierz zgodnie z dokumentacją producenta oraz obciążeniem (moc 1,5 VA).

FAQ

• Czy przekładnik można montować na szynie DIN? Nie, przekładnik METSECT5HP025 montowany jest bezpośrednio na kablu za pomocą otwieranego rdzenia. Nie jest przystosowany do montażu na szynie TH35.
• Jaka jest maksymalna średnica kabla, na którym można go zamontować? Maksymalna średnica zewnętrzna kabla wynosi 44 mm.
• Czy podczas montażu należy odłączyć napięcie? Tak, przed montażem bezwzględnie odłącz napięcie w obwodzie pierwotnym. Prace mogą wykonywać tylko wykwalifikowani elektrycy z uprawnieniami SEP.
