Przekładnik z otwieranym rdzeniem 250/5A 1,5VA klasa 1, Power Logic | METSECT5GG025 Schneider Electric

Opis i Kluczowe Cechy

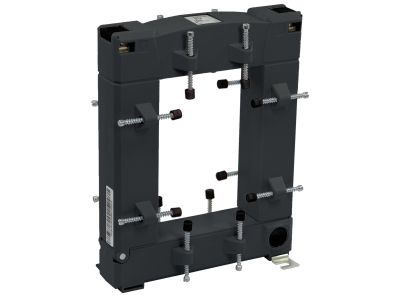

Przekładnik prądowy z otwieranym rdzeniem Power Logic METSECT5GG025 to urządzenie pomiarowe przeznaczone do montażu na szynach zbiorczych. Oferuje prąd pierwotny 250 A i prąd wtórny 5 A przy mocy 1,5 VA w klasie dokładności 1, co gwarantuje wiarygodne odczyty w systemach monitorowania energii. Duży otwór 85 x 125 mm ułatwia instalację na przewodach lub szynach o dużym przekroju, a kompatybilność z pojedynczym wyjściem dla pręta 80 x 120 mm zapewnia uniwersalność zastosowania.

• Prąd pierwotny 250 A / wtórny 5 A: Standardowe parametry umożliwiają bezpieczne pomiary w obwodach o znacznym obciążeniu bez ryzyka przeciążenia przyrządów pomiarowych.
• Moc 1,5 VA i klasa dokładności 1: Zapewniają niski błąd pomiaru przy stabilnej pracy nawet przy dłuższych przewodach połączeniowych, co przekłada się na precyzyjne rozliczanie energii.
• Otwór 85 x 125 mm: Umożliwia łatwy montaż na grubych szynach zbiorczych oraz przewodach bez demontażu instalacji, skracając czas prac instalacyjnych.
• Kompatybilność z prętem 80 x 120 mm: Dedykowane wyjście dla standardowych szyn zbiorczych ułatwia integrację w istniejących rozdzielnicach.
• Budowa z otwieranym rdzeniem: Możliwość założenia na przewód lub szynę bez konieczności odłączania obwodu, co zwiększa bezpieczeństwo i wygodę podczas modernizacji.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami dotyczącymi przekładników prądowych oraz posiada certyfikat CE. Spełnia wymagania dyrektyw niskonapięciowej i EMC, co gwarantuje bezpieczną i niezakłóconą pracę w systemach pomiarowych.

Zastosowanie

Przekładnik METSECT5GG025 znajduje zastosowanie wszędzie tam, gdzie wymagany jest dokładny pomiar prądu przemiennego w instalacjach niskiego napięcia. Sprawdza się zarówno w profesjonalnej energetyce, jak i w systemach zarządzania energią.

• Pomiar prądu w rozdzielnicach głównych i podrozdzielniach w celu monitorowania obciążenia i bilansowania energii.
• Integracja z licznikami energii, miernikami wielofunkcyjnymi oraz systemami BMS (Building Management System) do zdalnego odczytu i analizy danych.
• Zabezpieczanie i nadzór obwodów transformatorów, silników lub innych odbiorników o dużym poborze prądu.
• Modernizacja istniejących instalacji – montaż na szynach zbiorczych bez przerywania ciągłości obwodu pierwotnego.

Wskazówki Montażowe

Montaż powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do 1 kV. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie od obwodu pierwotnego. Przekładnik mocuje się na szynie zbiorczej lub przewodzie, wykorzystując otwierany rdzeń. Przekrój przewodów wtórnych należy dobrać do mocy 1,5 VA i długości połączenia, aby nie przekroczyć dopuszczalnego spadku napięcia. Zaciski wtórne dokręcić zgodnie z dokumentacją producenta – nie stosować nadmiernej siły. Obwód wtórny nie może być otwarty podczas pracy pod napięciem.

FAQ

• Jak zamontować przekładnik na szynie zbiorczej bez odłączania obciążenia? Dzięki otwieranemu rdzeniowi można go założyć bezpośrednio na szynę lub przewód, bez demontażu połączeń pierwotnych. Należy jednak upewnić się, że obwód wtórny jest zwarty lub podłączony do miernika przed załączeniem napięcia.
• Jaka jest maksymalna długość przewodów wtórnych przy mocy 1,5 VA? Długość zależy od przekroju przewodu – przy typowym przekroju 2,5 mm² i obciążeniu 5 A przewód może mieć kilkadziesiąt metrów bez przekroczenia spadku napięcia. W razie potrzeby stosować przewody o większym przekroju lub sumaryczną moc obciążenia ograniczyć do 1,5 VA.
• Czy przekładnik wymaga osobnego kalibrowania? Nie – urządzenie jest fabrycznie skalibrowane w klasie dokładności 1. W standardowych zastosowaniach pomiarowych nie wymaga dodatkowej regulacji.
