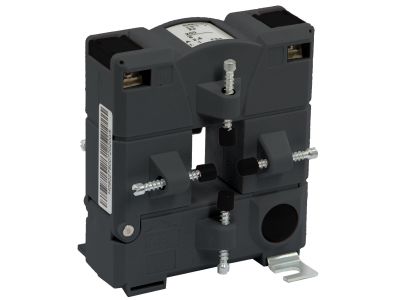

Przekładnik z otwieranym rdzeniem 250/5A 1,5VA klasa 1, Power Logic | METSECT5GD025 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy z otwieranym rdzeniem Power Logic METSECT5GD025 o przekładni 250/5A i mocy 1,5 VA w klasie dokładności 1 przeznaczony jest do pomiarów prądu w sieciach niskiego napięcia. Otwór przepustowy o wymiarach 55 × 85 mm umożliwia łatwy montaż na szynach zbiorczych lub przewodach bez konieczności ich demontażu – to kluczowa zaleta podczas modernizacji istniejących instalacji. Dzięki mocy 1,5 VA i klasie dokładności 1 zapewnia wiarygodne odwzorowanie prądu pierwotnego na wtórny, co przekłada się na precyzyjne wskazania liczników i układów ochronnych.

• Przekładnia 250/5 A: Umożliwia bezpieczne pomiary prądów do 250 A po stronie pierwotnej, redukując je do standardowego zakresu 5 A po stronie wtórnej – odpowiednie dla liczników energii, mierników i układów automatyki.
• Otwierany rdzeń (split‑core): Montaż obejmą bez rozłączania szyny lub przewodu – skraca czas instalacji i eliminuje przerwy w zasilaniu.
• Otwór przepustowy 55 × 85 mm: Kompatybilny z pojedynczym prętem 50 × 80 mm oraz typowymi szynami zbiorczymi – elastyczność dopasowania do różnych konfiguracji rozdzielnic.
• Klasa dokładności 1: Gwarantuje błąd przekładni poniżej 1% w całym zakresie pomiarowym – fundament precyzyjnego monitorowania zużycia energii i bezpieczeństwa instalacji.
• Moc znamionowa 1,5 VA: Zapewnia stabilną pracę nawet przy dłuższych połączeniach do mierników lub przekaźników bez ryzyka nasycenia rdzenia.

Zgodność z Normami

Przekładnik spełnia wymagania obowiązujących norm europejskich dotyczących przekładników prądowych (seria IEC 60044 lub IEC 61869) oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z zasadami bezpieczeństwa elektrycznego, co potwierdza jego przydatność w instalacjach przemysłowych i energetycznych.

Zastosowanie

Dzięki budowie split‑core i wysokiej klasie dokładności przekładnik METSECT5GD025 sprawdza się w szerokim zakresie aplikacji pomiarowych i monitorujących w sieciach niskiego napięcia.

• Pomiar zużycia energii w rozdzielnicach głównych i podrozdzielniach obiektów przemysłowych.
• Współpraca z licznikami energii (analogowymi i cyfrowymi) w systemach rozliczeniowych i subbilingu.
• Monitorowanie obciążenia linii kablowych i szyn zbiorczych w celu optymalizacji pracy sieci oraz wczesnego wykrywania przeciążeń.
• Zasilanie cewek przekaźników pomiarowych i układów automatyki budynkowej (BMS/SCADA) dzięki stabilnemu sygnałowi wtórnemu.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby z uprawnieniami SEP (grupa 1 – eksploatacja i dozór). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie we wszystkich fazach oraz zabezpieczyć obwód przed przypadkowym załączeniem. Przekładnik zakłada się na badaną szynę lub przewód poprzez otwarcie rdzenia – upewnij się, że strzałki kierunku prądu (oznaczenia na obudowie) są zgodne z kierunkiem przepływu. Zaciski wtórne należy zwierzyć (zabezpieczyć przed rozwarciem w trakcie pracy pod napięciem). Dokręcić śruby zacisków momentem podanym w dokumentacji producenta (zalecany 0,5–1,0 Nm) przy użyciu przewodu o przekroju dostosowanym do prądu wtórnego (min. 2,5 mm²). Po montażu sprawdzić poprawność działania poprzez pomiar prądu wtórnego.

FAQ

• Czy przekładnik nadaje się do montażu bez wyłączania zasilania? Tak, otwierany rdzeń umożliwia założenie na przewód lub szynę pod napięciem, jeśli użytkownik zachowa szczególną ostrożność. Zgodnie z zasadami BHP zalecamy jednak odłączenie napięcia w obwodzie pierwotnym podczas instalacji.
• Jaka jest maksymalna średnica przewodu dla otworu przepustowego? Otwór ma wymiary 55 × 85 mm, co pozwala na objęcie szyn zbiorczych lub pojedynczego pręta o przekroju do 50 × 80 mm. W przypadku przewodów okrągłych maksymalna średnica zewnętrzna to około 55 mm (przy założeniu dopasowania kształtu).
• Jakie obciążenie może być podłączone do strony wtórnej? Przekładnik ma moc znamionową 1,5 VA, co oznacza, że suma rezystancji przewodów łączących oraz impedancji podłączonego urządzenia (licznika, przekaźnika) nie może przekraczać 1,5 VA przy prądzie 5 A (ok. 60 mΩ). Przekroczenie tej wartości może pogorszyć klasę dokładności.
