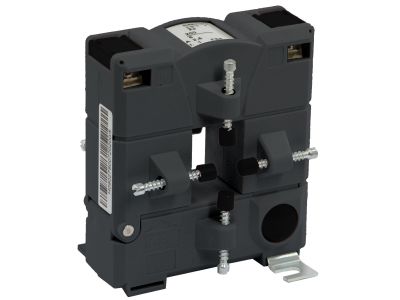

Przekładnik z otwieranym rdzeniem 250/5A 1,5VA klasa 1, Power Logic | METSECT5GA025 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy z otwieranym rdzeniem Power Logic (symbol METSECT5GA025) o prądzie znamionowym linii 250 A i prądzie wtórnym 5 A zapewnia precyzyjne pomiary w instalacjach elektrycznych. Dzięki mocy maksymalnej 1,5 VA i klasie dokładności 1 gwarantuje wiarygodne odwzorowanie prądu pierwotnego przy obciążeniu do 1,5 VA. Otwór 23 mm x 33 mm umożliwia montaż na szynach zbiorczych lub przewodach, a otwierany rdzeń ułatwia instalację bez demontażu magistrali. Kompatybilność z pojedynczym wyjściem dla pręta 20 mm x 30 mm zwiększa elastyczność zastosowań.

• Prąd znamionowy linii 250 A / prąd wtórny 5 A: Umożliwia dokładny pomiar prądu w obwodach o dużym obciążeniu, przy zachowaniu standardowego wyjścia 5 A dla liczników i mierników.
• Klasa dokładności 1: Gwarantuje błąd pomiaru poniżej 1% – kluczowe dla rozliczeń energii oraz monitoringu parametrów sieci.
• Moc maksymalna 1,5 VA: Zapewnia odpowiedni zapas dla podłączonych przyrządów pomiarowych i zabezpiecza przed spadkiem dokładności przy dłuższych przewodach wtórnych.
• Otwierany rdzeń (otwór 23 x 33 mm): Pozwala na szybki montaż na istniejącej szynie zbiorczej lub przewodzie bez konieczności rozłączania obwodu pierwotnego.
• Kompatybilność z prętem 20 x 30 mm: Umożliwia zastosowanie w rozdzielnicach z pojedynczym przewodem lub szyną o przekroju dostosowanym do tego wymiaru.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich dla przekładników prądowych i posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z wytycznymi producenta.

Zastosowanie

Przekładnik METSECT5GA025 znajduje zastosowanie wszędzie tam, gdzie wymagany jest precyzyjny pomiar prądu w obwodach pierwotnych o prądzie do 250 A. Dzięki klasie dokładności 1 doskonale nadaje się do pomiarów rozliczeniowych i monitoringu.

• Pomiar energii elektrycznej w układach półpośrednich – współpraca z licznikami energii i miernikami parametrów sieci.
• Sterowanie i monitoring obciążenia w instalacjach przemysłowych i komercyjnych.
• Sygnalizacja przekroczenia prądu w układach automatyki budynkowej i rozdzielnicach głównych.
• Ochrona różnicowa i kontrola obwodów odbiorczych w systemach zarządzania energią.

Wskazówki Montażowe

Montaż przekładnika powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od obwodu pierwotnego. Urządzenie montuje się bezpośrednio na szynie zbiorczej lub przewodzie o wymiarach mieszczących się w otworze 23 x 33 mm. Należy zapewnić odpowiedni docisk rdzenia – po zamknięciu powinien być słyszalny charakterystyczny zatrzask. Przekroje przewodów wtórnych dobrać zgodnie z obciążalnością prądową oraz tak, aby spadek napięcia na drodze do przyrządu pomiarowego nie przekraczał wartości dopuszczalnych dla mocy 1,5 VA. Po montażu sprawdzić poprawność zacisków i brak rozwarć.

FAQ

• Jaką klasę dokładności ma ten przekładnik? Przekładnik METSECT5GA025 posiada klasę dokładności 1, co oznacza maksymalny błąd pomiaru 1% przy znamionowym prądzie wtórnym i obciążeniu od 25% do 100% mocy znamionowej.
• Jaka jest maksymalna moc obciążenia strony wtórnej? Moc maksymalna wynosi 1,5 VA. Należy dobrać przyrządy pomiarowe tak, aby ich łączne obciążenie (wraz z rezystancją przewodów) nie przekraczało tej wartości.
• Czy rdzeń można otwierać pod napięciem? Nie. Montaż i demontaż przekładnika należy zawsze wykonywać przy wyłączonym zasilaniu obwodu pierwotnego, aby uniknąć ryzyka porażenia prądem oraz uszkodzenia urządzenia.
