Przekładnik z otwieranym rdzeniem 200/5A 3VA klasa 3, Power Logic | METSECT5HG020 Schneider Electric

Opis i Kluczowe Cechy

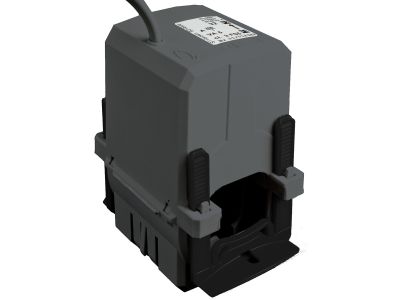

Przekładnik prądowy z otwieranym rdzeniem Power Logic METSECT5HG020 o przekładni 200/5 A i mocy 3 VA w klasie dokładności 3 został zaprojektowany do bezpiecznego pomiaru prądu w instalacjach niskiego napięcia. Otwierany rdzeń umożliwia szybki montaż na kabel o maksymalnej średnicy zewnętrznej 32,5 mm bez konieczności przerywania obwodu – idealne rozwiązanie w modernizowanych rozdzielnicach.

• Przekładnia 200 A / 5 A: Dokładne odwzorowanie prądu pierwotnego na standardowy sygnał wtórny 5 A, umożliwiający współpracę z licznikami energii i miernikami.
• Klasa dokładności 3: Gwarantuje błąd pomiaru nieprzekraczający 3% przy obciążeniu znamionowym – wystarczająca precyzja dla celów komercyjnych i kontrolnych.
• Moc znamionowa 3 VA: Zapewnia stabilną pracę przy typowych obciążeniach wejściowych przetworników i liczników, bez ryzyka nasycenia rdzenia.
• Otwierany rdzeń (split-core): Pozwala na montaż bez odłączania przewodu, skracając czas instalacji i eliminując ryzyko przerw w zasilaniu.
• Maksymalna średnica kabla 32,5 mm: Kompatybilność z szeroką gamą przewodów i szyn – od cienkich linek po grube kable energetyczne.

Zgodność z Normami

Przekładnik spełnia wymagania europejskich norm dotyczących transformatorów pomiarowych (seria EN 61869). Producent deklaruje zgodność z dyrektywami Unii Europejskiej i certyfikację CE. Urządzenie przeznaczone do użytku w instalacjach niskiego napięcia zgodnych z normą EN 61439.

Zastosowanie

Przekładnik METSECT5HG020 jest uniwersalnym narzędziem pomiarowym w systemach monitorowania i rozliczania energii elektrycznej. Sprawdza się w następujących scenariuszach:

• Pomiar prądu w rozdzielnicach głównych i podrozdzielnicach do celów bilansowania energii.
• Współpraca z licznikami energii (wielotaryfowymi, klasy C/D) w systemach rozliczeniowych i podlicznikach.
• Sygnalizacja przeciążenia i monitoring obciążenia w instalacjach przemysłowych i komercyjnych.
• Integracja z systemami BMS, PLC i przetwornikami pomiarowymi przekazującymi dane do nadrzędnych systemów wizualizacji.

Wskazówki Montażowe

Montaż i demontaż przekładnika mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP (minimum E lub D) po całkowitym odłączeniu napięcia w obwodzie pierwotnym. Przekładnik zakłada się na izolowany przewód mierzony – otwiera się mechanizm blokujący, umieszcza kabel w szczelinie rdzenia i zamyka. Przekrój przewodów wtórnych (do 5 A) dobrać zgodnie z normą HD 60364 (min. 1,5 mm², zalecane 2,5 mm²). Zaciski wtórne dokręcać momentem 1,8 Nm (zalecenie producenta). W przypadku nieużywania obwodu wtórnego należy go zewrzeć, aby uniknąć przepięć. Prace wykonywać przy wyłączonym napięciu i zabezpieczeniu przed przypadkowym załączeniem.

FAQ

• Czy przekładnik można montować bez przerywania kabla? Tak, otwierany rdzeń (split-core) pozwala na założenie na kabel bez konieczności jego przecięcia lub odłączania. Wystarczy rozewrzeć mechanizm, umieścić przewód w szczelinie i zamknąć rdzeń.
• Jaka jest maksymalna średnica kabla, na który można założyć przekładnik? Maksymalna średnica zewnętrzna kabla wynosi 32,5 mm. Dla kabli o większym przekroju należy dobrać odpowiedni model z serii METSECT.
• Do jakich urządzeń można podłączyć wyjście 5 A? Wyjście wtórne 5 A jest kompatybilne ze standardowymi licznikami energii, miernikami laboratoryjnymi, przetwornikami pomiarowymi (np. 0–5 A na 4–20 mA) oraz wejściami pomiarowymi sterowników PLC. Należy pamiętać o obciążeniu nieprzekraczającym 3 VA, aby zachować klasę dokładności.
