Przekładnik z otwieranym rdzeniem 200/5A 2,5VA klasa 3, Power Logic | METSECT5GA020 Schneider Electric

Opis i Kluczowe Cechy

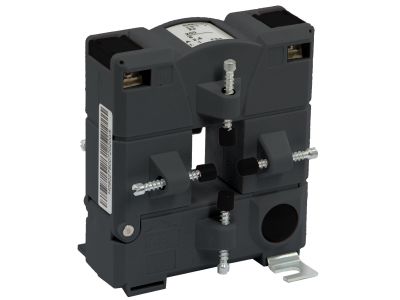

Przekładnik prądowy z otwieranym rdzeniem Power Logic, model METSECT5GA020, przeznaczony do pomiarów prądu w liniach zasilających. Przekładnik o przekładni 200/5 A, mocy 2,5 VA i klasie dokładności 3 zapewnia wiarygodne odczyty przy standardowych obciążeniach. Konstrukcja z otworem 23 mm x 33 mm umożliwia łatwy montaż na szynach zbiorczych lub przewodach o przekroju dostosowanym do wymiarów otworu.

• Przekładnia 200/5 A: Prąd pierwotny 200 A zamieniany na bezpieczny, łatwy do pomiaru prąd wtórny 5 A – idealne dla standardowych mierników i liczników energii.
• Moc 2,5 VA: Wystarczający zapas mocy do zasilania typowych urządzeń pomiarowych (liczniki, przekaźniki) bez ryzyka przesterowania.
• Klasa dokładności 3: Zapewnia poprawność pomiarów w zastosowaniach, gdzie dopuszczalny błąd wynosi do ±3% – odpowiednia dla rozliczeń pomocniczych i monitoringu obciążeń.
• Otwór 23 mm x 33 mm: Umożliwia objęcie szyn zbiorczych lub przewodów o maksymalnych wymiarach 20 mm x 30 mm (dla pręta prostokątnego) – szybki montaż bez rozłączania linii.
• Otwierany rdzeń: Możliwość założenia bez demontażu przewodów – skraca czas instalacji i minimalizuje przestoje w pracy urządzeń.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przekładnik przeznaczony jest do instalacji zgodnych z wytycznymi dotyczącymi transformatorów pomiarowych. Nie podano konkretnych numerów norm w dokumentacji technicznej – zaleca się sprawdzenie aktualnych przepisów lokalnych.

Zastosowanie

Przekładnik METSECT5GA020 dedykowany jest do pomiarów prądu przemiennego w rozdzielnicach głównych i podrozdzielnicach. Sprawdza się w układach półpośrednich oraz jako element systemów monitoringu energii.

• Pomiar prądu w szynach zbiorczych i kablach w instalacach przemysłowych oraz komercyjnych.
• Współpraca z licznikami energii elektrycznej, miernikami parametrów sieci oraz przekaźnikami zabezpieczającymi (przy zachowaniu odpowiedniej mocy obciążenia).
• Zastosowanie w systemach BMS (Building Management System) do zdalnego monitorowania obciążeń.
• Diagnostyka i kontrola obciążeń w rozdzielnicach głównych, gdzie wymagana jest szybka instalacja bez przerywania ciągłości zasilania.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (eksploatacja urządzeń elektroenergetycznych). Przed rozpoczęciem prac bezwzględnie odłącz zasilanie w miejscu instalacji. Przekładnik zakłada się na szynę zbiorczą lub przewód przez otwarcie rdzenia – nie wymaga demontażu kabli. Po zamknięciu rdzenia sprawdź, czy nie ma szczeliny powietrznej. Przewody wtórne podłącz do obciążenia o mocy nie przekraczającej 2,5 VA (np. licznik, miernik). Przekrój przewodów wtórnych dobierz zgodnie z dokumentacją techniczną – typowo 1,5 mm² do 2,5 mm² dla odległości do kilku metrów. W żadnym wypadku nie otwieraj obwodu wtórnego podczas przepływu prądu pierwotnego – grozi to niebezpiecznym wzrostem napięcia.

FAQ

• Czy przekładnik nadaje się do pomiarów rozliczeniowych? Przekładnik posiada klasę dokładności 3, co oznacza dopuszczalny błąd ±3% w całym zakresie. Jest więc odpowiedni do zastosowań pomocniczych, monitoringu i bilansowania, ale nie do precyzyjnych rozliczeń handlowych, gdzie wymagana jest klasa 0,5 lub 1.
• Jaki jest maksymalny wymiar przewodu/szyny, który można objąć? Otwór przekładnika ma wymiary 23 mm x 33 mm. Dla prętów prostokątnych zalecane jest użycie przewodu o wymiarach nie większych niż 20 mm x 30 mm (np. szyna 20×10 mm zmieści się swobodnie). Dla kabli okrągłych maksymalna średnica wynosi około 23 mm.
• Czy przekładnik wymaga dodatkowego zasilania? Nie. Jest to pasywny transformator prądowy – energia do pomiaru pobierana jest z mierzonego obwodu. Należy jednak pamiętać o doborze mocy obciążenia (2,5 VA) – podłączenie zbyt dużego obciążenia (np. długie przewody, wiele urządzeń) pogorszy dokładność.
