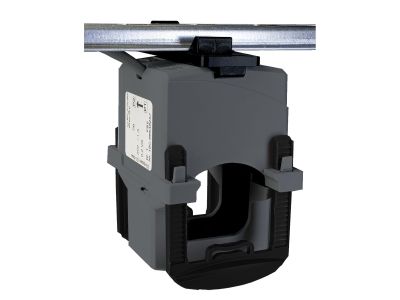

Przekładnik z otwieranym rdzeniem 200/5A 1,5VA klasa 1, Power Logic | METSECT5HA020 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy z otwieranym rdzeniem Power Logic METSECT5HA020 o przekładni 200/5A i mocy 1,5VA w klasie dokładności 1. Umożliwia bezpieczne i precyzyjne pomiary prądu w instalacjach niskiego napięcia, a otwierany rdzeń ułatwia montaż bez konieczności rozcinania przewodu. Maksymalna średnica zewnętrzna kabla wynosi 18,4 mm.

• Przekładnia 200/5A: Prąd pierwotny 200 A zamieniany na standardowy sygnał pomiarowy 5 A – kompatybilność z typowymi licznikami i przekaźnikami.
• Klasa dokładności 1: Gwarantuje niski błąd pomiaru (do 1%) – niezbędna w rozliczeniach energii i monitoringu.
• Moc 1,5 VA: Odpowiedni zapas mocy dla długich linii pomiarowych i wielu odbiorników wtórnych przy zachowaniu dokładności.
• Otwierany rdzeń: Montaż na istniejącym, nieodciętym przewodzie – oszczędność czasu i eliminacja przestojów.
• Maksymalna średnica kabla 18,4 mm: Pasuje do przewodów o przekroju do ok. 120 mm² (Cu) – uniwersalność w instalacjach przemysłowych i budynkowych.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm międzynarodowych dotyczących przekładników prądowych (seria IEC/EN 60044-1) oraz posiada znak CE. Gwarantuje bezpieczeństwo użytkowania i powtarzalność parametrów metrologicznych.

Zastosowanie

Dzięki otwieranemu rdzeniu przekładnik METSECT5HA020 sprawdzi się tam, gdzie szybki montaż na istniejących kablach jest priorytetem. Typowe zastosowania to:

• Pomiar prądu w rozdzielnicach głównych i podrozdzielnicach – do systemów zarządzania energią i automatyki budynkowej.
• Współpraca z licznikami energii, miernikami cyfrowymi i przekaźnikami pomiarowymi – sygnał 5 A do dalszej obróbki.
• Monitoring obciążeń w sieciach przemysłowych i komercyjnych – kontrola prądów fazowych bez przerywania pracy.
• Modernizacja istniejących instalacji – montaż na starych przewodach bez konieczności wyłączania zasilania całej linii.

Wskazówki Montażowe

UWAGA: Montaż może być wykonywany wyłącznie przez osoby z uprawnieniami SEP (do 1 kV) po bezwzględnym odłączeniu napięcia. Otworzyć rdzeń, umieścić przewód pierwotny w oknie (maks. średnica 18,4 mm), zamknąć rdzeń (powinien usłyszeć kliknięcie). Przewody wtórne (S1, S2) podłączyć do zacisków pomiarowych. Przekrój przewodów wtórnych dobrać do obciążenia i długości linii (zalecane min. 1,5 mm²). Nie otwierać obwodu wtórnego podczas przepływu prądu pierwotnego – ryzyko przepięcia. Dokręcić zaciski zgodnie z dokumentacją producenta. Przed załączeniem sprawdzić poprawność polaryzacji.

FAQ

• Jaką maksymalną średnicę kabla można zamontować w przekładniku? Maksymalna średnica zewnętrzna przewodu pierwotnego wynosi 18,4 mm. Dla przewodów wielożyłowych należy sprawdzić, czy cały zestaw mieści się w oknie.
• Czy przekładnik wymaga zewnętrznego zasilania? Nie, to pasywny przekładnik prądowy – nie potrzebuje zasilania. Prąd wtórny 5 A jest indukowany przez prąd pierwotny.
• Jaka jest klasa dokładności i co oznacza? Klasa 1 oznacza, że błąd prądowy i kątowy nie przekracza 1% w całym zakresie pomiarowym (do 200 A). Gwarantuje precyzyjne pomiary do celów rozliczeniowych i monitoringu.
