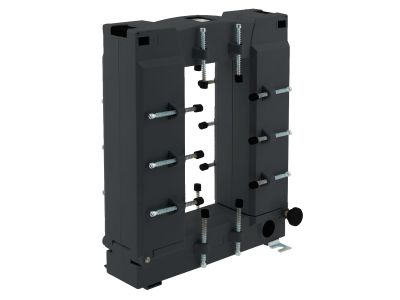

Przekładnik z otwieranym rdzeniem 1500/5A 10VA klasa 0, Power Logic | METSECT5GJ150 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy z otwieranym rdzeniem Power Logic METSECT5GJ150 o prądzie pierwotnym 1500 A i wtórnym 5 A, mocy 10 VA oraz klasie dokładności 0. Otwór 85 mm x 165 mm umożliwia łatwy montaż na szynach zbiorczych bez konieczności rozłączania obwodu. Kompatybilność z prętem o wymiarach 80 mm x 160 mm zapewnia elastyczność instalacji w istniejących rozdzielnicach.

• Prąd pierwotny 1500 A / wtórny 5 A: Przeznaczony do obwodów o dużym obciążeniu, zapewnia dokładne odwzorowanie prądu po stronie wtórnej dla celów pomiarowych i ochronnych.
• Moc 10 VA: Wystarczający zapas mocy do zasilania przyrządów pomiarowych, liczników energii lub przekaźników bez ryzyka przeciążenia przekładnika.
• Klasa dokładności 0: Gwarantuje minimalny błąd pomiaru, co jest kluczowe w systemach rozliczeniowych i monitoringu parametrów sieci.
• Otwór 85 mm x 165 mm: Umożliwia objęcie szyn zbiorczych o dużej przekątnej bez demontażu istniejącej instalacji, skracając czas montażu.
• Otwierany rdzeń: Pozwala na instalację bez przerywania ciągłości obwodu pierwotnego, co minimalizuje przestoje w pracy zakładu.

Zgodność z Normami

Przekładnik spełnia wymagania europejskich norm dotyczących przyrządów pomiarowych oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z ogólnymi standardami bezpieczeństwa i dokładności stosowanymi w aparaturze rozdzielczej i sterowniczej.

Zastosowanie

Przekładnik z otwieranym rdzeniem przeznaczony jest do pomiaru prądu w instalacjach przemysłowych i komercyjnych, gdzie wymagana jest wysoka dokładność i łatwość montażu bez przerywania zasilania.

• Monitorowanie poboru mocy w głównych szynach zbiorczych rozdzielnic niskiego napięcia.
• Współpraca z licznikami energii elektrycznej w systemach bilansowania i rozliczeń.
• Zasilanie przekaźników ochronnych i modułów automatyki budynkowej (PLC, BMS).
• Diagnostyka i analiza jakości energii w obwodach o prądzie do 1500 A.

Wskazówki Montażowe

Montaż przekładnika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do prac przy urządzeniach elektroenergetycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od szyn zbiorczych i zabezpiecz je przed przypadkowym załączeniem. Przekładnik należy zamocować na szynie zbiorczej przez otwarcie rdzenia, a następnie domknąć go aż do zatrzaśnięcia. Upewnij się, że przekrój przewodów wtórnych jest odpowiedni do prądu 5 A (zalecane min. 2,5 mm² dla typowych odległości). Nie przekraczaj mocy znamionowej 10 VA – przed podłączeniem sprawdź sumaryczne obciążenie strony wtórnej. Po zamontowaniu wykonaj próbę działania i sprawdź polaryzację.

FAQ

• Jaka jest klasa dokładności tego przekładnika? Przekładnik ma klasę dokładności 0, co oznacza błąd pomiaru nie większy niż 0,2% (dla typowych zakresów) – odpowiedni dla systemów pomiarowo-rozliczeniowych.
• Czy mogę zamontować przekładnik na szynie zbiorczej bez odłączania napięcia? Produkt posiada otwierany rdzeń, który teoretycznie umożliwia montaż pod napięciem. Jednak ze względów bezpieczeństwa zalecamy bezwzględne odłączenie napięcia przed instalacją oraz pracę w rękawicach izolacyjnych zgodnie z przepisami BHP.
• Jaki jest maksymalny rozmiar szyny zbiorczej, którą mogę objąć? Otwór wynosi 85 x 165 mm, a kompatybilność z prętem to 80 x 160 mm. Sprawdź wymiary swoich szyn przed zakupem.
