Przekładnik z otwieranym rdzeniem 150/5A 3VA klasa 3, Power Logic | METSECT5HG015 Schneider Electric

Opis i Kluczowe Cechy

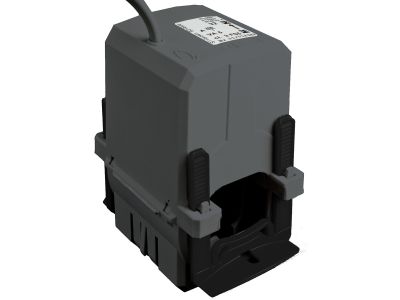

Przekładnik prądowy z otwieranym rdzeniem METSECT5HG015 marki Power Logic został zaprojektowany do bezpiecznego i precyzyjnego pomiaru prądu w obwodach pierwotnych o wartości znamionowej 150 A. Dzięki prądowi wtórnemu 5 A umożliwia łatwe podłączenie standardowych urządzeń pomiarowych i ochronnych. Otwierany rdzeń pozwala na szybki montaż bez konieczności odłączania przewodu – wystarczy założyć przekładnik na kabel o maksymalnej średnicy zewnętrznej 32,5 mm. Moc znamionowa 3 VA w klasie dokładności 3 gwarantuje wystarczającą wydajność dla typowych aplikacji w rozdzielnicach i szafach sterowniczych.

• Prąd pierwotny 150 A / wtórny 5 A: standardowe przełożenie umożliwiające współpracę z szeroką gamą liczników energii, mierników cyfrowych i przekaźników zabezpieczeniowych.
• Klasa dokładności 3: zapewnia wystarczającą precyzję dla większości zastosowań monitoringu i rozliczeń energii elektrycznej w instalacjach ogólnych.
• Moc znamionowa 3 VA: gwarantuje stabilną pracę obciążenia wtórnego (np. zacisków pomiarowych) bez ryzyka nasycenia rdzenia.
• Otwierany rdzeń (split-core): umożliwia szybki montaż na istniejących kablach bez konieczności przerywania obwodu – skraca czas instalacji i minimalizuje ryzyko błędów.
• Maksymalna średnica kabla 32,5 mm: dostosowany do przewodów o przekroju do ok. 120 mm², co pokrywa typowe obciążenia w rozdzielnicach przemysłowych i budynkowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej oraz oznaczony jest znakiem CE. Przekładnik został zaprojektowany zgodnie z zasadami obowiązującymi dla transformatorów pomiarowych w instalacjach niskiego napięcia, jednak producent nie podaje konkretnych numerów norm w dokumentacji. Montaż i użytkowanie należy przeprowadzić zgodnie z lokalnymi przepisami oraz instrukcją producenta.

Zastosowanie

Przekładnik METSECT5HG015 sprawdzi się wszędzie tam, gdzie wymagany jest niezawodny pomiar prądu w obwodach jednofazowych i trójfazowych. Dzięki otwieranemu rdzeniowi idealnie nadaje się do modernizacji istniejących instalacji oraz do miejsc o ograniczonej przestrzeni montażowej.

• Pomiar i monitorowanie zużycia energii w tablicach rozdzielczych budynków komercyjnych i przemysłowych.
• Współpraca z licznikami energii, analizatorami sieci i systemami BMS do optymalizacji kosztów eksploatacji.
• Impulsowe sterowanie stycznikami i przekaźnikami poprzez przetworniki pomiarowe w układach automatyki.
• Monitorowanie obciążenia linii kablowych w celu wczesnego wykrywania przeciążeń i planowania konserwacji.

Wskazówki Montażowe

Montaż przekładnika musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie pierwotnym. Przekładnik montuje się bezpośrednio na kablu, otwierając rdzeń i zamykając go wokół przewodu – upewnij się, że kabel jest całkowicie objęty rdzeniem. Nie przekraczaj maksymalnej średnicy kabla 32,5 mm. Zaciski wtórne (S1, S2) podłącz do odpowiednich wejść miernika lub przekaźnika, zachowując polaryzację. W przypadku obciążeń wtórnych o mocy zbliżonej do 3 VA upewnij się, że suma obciążeń nie przekracza wartości znamionowej. Przewody wtórne powinny mieć przekrój dostosowany do prądu 5 A (zalecane min. 1,5 mm²). Wszystkie połączenia wykonuj zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy przekładnik posiada podświetlenie lub wskaźnik LED? Nie, jest to pasywny przekładnik pomiarowy – nie ma żadnych elementów podświetlających ani sygnalizacyjnych.
• Jaki jest stopień ochrony (IP) tego przekładnika? Producent nie podaje w danych katalogowych stopnia ochrony IP. Przeznaczony jest do montażu wewnątrz rozdzielnic lub szaf sterowniczych w suchych pomieszczeniach.
• Czy przekładnik może pracować w trybie ciągłym przy prądzie pierwotnym 150 A? Tak, prąd 150 A to wartość znamionowa dla obwodu pierwotnego. Przekładnik jest przystosowany do ciągłej pracy przy tym obciążeniu. Należy jednak pamiętać, że dokładność pomiaru zależy od klasy (3) i obciążenia wtórnego.
