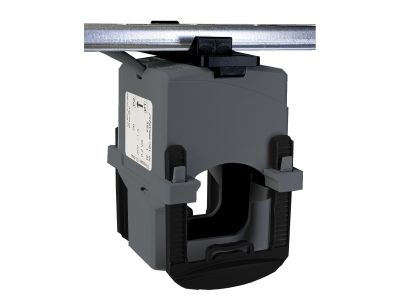

Przekładnik z otwieranym rdzeniem 150/5A 1VA klasa 1, Power Logic | METSECT5HA015 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy z otwieranym rdzeniem Power Logic METSECT5HA015 o przekładni 150/5 A i mocy 1 VA w klasie dokładności 1 umożliwia bezpieczne i precyzyjne odwzorowanie prądu pierwotnego na wtórny. Dzięki otwieranemu rdzeniowi montaż odbywa się bez konieczności przerywania obwodu, co skraca czas instalacji. Maksymalna średnica zewnętrzna kabla wynosi 18,4 mm, co pozwala na stosowanie w typowych obwodach rozdzielczych.

• Przekładnia 150/5 A: Dostosowana do linii o prądzie znamionowym 150 A, zapewnia standardowy sygnał wtórny 5 A dla układów pomiarowych i zabezpieczeniowych.
• Klasa dokładności 1: Gwarantuje niski błąd pomiaru (do 1%) przy obciążeniu do 1 VA, co przekłada się na wiarygodne odczyty energii i mocy.
• Moc znamionowa 1 VA: Umożliwia współpracę z większością liczników i przekaźników, nie obciążając nadmiernie obwodu wtórnego.
• Otwierany rdzeń: Montaż bez demontażu przewodu – praktyczne rozwiązanie w modernizowanych instalacjach oraz przy szybkiej rozbudowie systemu.
• Maksymalna średnica kabla 18,4 mm: Odpowiada przewodom o przekroju do ok. 25 mm², co pokrywa typowe zastosowania w rozdzielnicach.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących dyrektyw Unii Europejskiej i posiada oznakowanie CE. Zastosowane materiały oraz konstrukcja zapewniają bezpieczną pracę w standardowych warunkach środowiskowych, właściwych dla aparatury montowanej w rozdzielnicach elektrycznych.

Zastosowanie

Przekładnik METSECT5HA015 znajduje zastosowanie wszędzie tam, gdzie wymagane jest odseparowanie galwaniczne obwodu pierwotnego od wtórnego oraz pomiar prądu w instalacjach niskiego napięcia.

• Pomiar energii elektrycznej w układach półpośrednich – współpraca z licznikami klasy 1 i 2.
• Sterowanie i sygnalizacja w systemach automatyki budynkowej – podłączenie do przekaźników i modułów PLC.
• Monitoring obciążenia linii zasilających – kontrola ciągłości pracy urządzeń.
• Modernizacja istniejących rozdzielnic – szybki montaż bez przerywania obwodu głównego.

Wskazówki Montażowe

Montaż oraz wszelkie prace serwisowe mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (min. SEP 1 kV) przy bezwzględnie odłączonym napięciu. Przekładnik należy założyć na kabel przepuszczając go przez okno rdzenia, a następnie zamknąć i zablokować mechanizm. Przewody wtórne (S1, S2) podłączyć zgodnie z dokumentacją systemu pomiarowego. Nie przekraczać maksymalnej średnicy kabla 18,4 mm. Dla prądu wtórnego 5 A zaleca się stosowanie przewodów o przekroju minimum 1,5 mm². Przed pierwszym uruchomieniem sprawdzić poprawność oznaczeń biegunowości.

FAQ

• Jaka jest maksymalna średnica kabla, na którym można zamontować przekładnik? Maksymalna średnica zewnętrzna przewodu przepuszczanego przez okno rdzenia wynosi 18,4 mm.
• Czy przekładnik wymaga dodatkowej kalibracji? Nie – klasa dokładności 1 zapewnia, że błąd przekładni mieści się w granicach 1% przy obciążeniu do 1 VA, co jest wartością wystarczającą dla typowych układów pomiarowych i zabezpieczeniowych.
• Jak zamontować przekładnik w istniejącej instalacji bez wyłączania zasilania? Montaż należy zawsze wykonywać przy odłączonym napięciu – otwierany rdzeń ułatwia założenie na kabel bez demontażu przewodu, ale bezpieczeństwo wymaga wcześniejszego wyłączenia obwodu.
