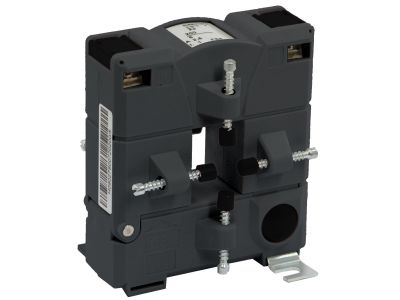

Przekładnik z otwieranym rdzeniem 150/5A 1,5VA klasa 3, Power Logic | METSECT5GA015 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik z otwieranym rdzeniem Power Logic (symbol METSECT5GA015) o prądzie znamionowym pierwotnym 150 A i wtórnym 5 A. Klasa dokładności 3, moc znamionowa 1,5 VA. Otwór kablowy o wymiarach 23 x 33 mm umożliwia montaż na szynach zbiorczych lub przewodach o odpowiednim przekroju. Dzięki otwieranemu rdzeniowi instalacja jest szybka i nie wymaga odłączania przewodów – wystarczy założyć przekładnik na mierzoną szynę.

• Prąd pierwotny 150 A / wtórny 5 A: Proporcjonalne odwzorowanie prądu sieciowego na bezpieczny poziom dla urządzeń pomiarowych – umożliwia dokładny pomiar bez narażania mierników na wysokie wartości.
• Klasa dokładności 3: Zapewnia wystarczającą precyzję w standardowych zastosowaniach pomiarowych, np. w systemach monitorowania energii czy sygnalizacji przeciążeń.
• Moc znamionowa 1,5 VA: Wystarczająca do zasilania typowych mierników, przekaźników i analizatorów sieci bez ryzyka przeciążenia obwodu wtórnego.
• Otwór 23 x 33 mm (kompatybilny z prętem 20 x 30 mm): Umożliwia łatwy montaż na szynach zbiorczych lub przewodach o zbliżonych wymiarach.
• Otwierany rdzeń: Instalacja bez demontażu szyny – wystarczy rozchylić rdzeń i założyć na badany przewód, co skraca czas montażu i eliminuje konieczność przerywania obwodu.

Zgodność z Normami

Przekładnik spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Produkt jest zgodny ze standardami dla przekładników prądowych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Przekładnik przeznaczony do pomiarów prądu w rozdzielnicach, szafach sterowniczych i systemach monitorowania energii.

• Pomiar prądu w obwodach głównych rozdzielnic niskiego napięcia – idealny do półpośrednich układów pomiarowych.
• Współpraca z licznikami energii, miernikami mocy i analizatorami sieci w systemach zarządzania energią.
• Zasilanie przekaźników nadprądowych i czujników w automatyce budynkowej i przemysłowej.
• Monitorowanie obciążenia transformatorów, silników i innych odbiorników w instalacjach przemysłowych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekładnik należy umieścić na szynie zbiorczej lub przewodzie przez otwór, upewniając się, że rdzeń jest całkowicie domknięty. Nigdy nie otwieraj obwodu wtórnego pod obciążeniem – grozi to powstaniem niebezpiecznego napięcia. Zachowaj odpowiednie odstępy od innych przewodów i elementów instalacji. Dobór przekroju przewodów wtórnych oraz obciążenia należy dostosować do parametrów przekładnika.

FAQ

• Czy przekładnik można montować na szynie DIN? Przekładnik nie jest przystosowany do montażu na szynie DIN – przeznaczony do montażu bezpośrednio na szynie zbiorczej lub przewodzie przez otwór 23x33 mm.
• Jaki jest stopień ochrony przekładnika? W dostępnych danych nie podano stopnia ochrony. Typowo przekładniki montowane wewnątrz rozdzielnic mają ochronę przed dotykiem, jednak dokładny stopień należy sprawdzić w dokumentacji technicznej producenta.
• Czy klasa 3 wystarczy do pomiarów rozliczeniowych? Klasa dokładności 3 jest odpowiednia do zastosowań ogólnych (monitoring, sygnalizacja), ale nie spełnia wymogów dla układów rozliczeniowych, które zazwyczaj wymagają klasy co najmniej 0,5. Do celów rozliczeniowych należy stosować przekładniki o wyższej klasie.
