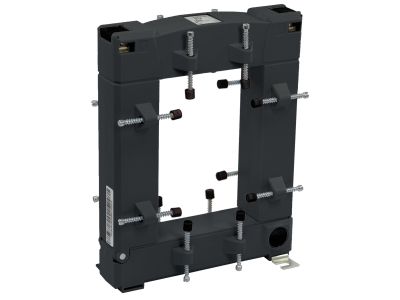

Przekładnik z otwieranym rdzeniem 1250/5A 7,5VA klasa 0,5, Power Logic | METSECT5GG125 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy z otwieranym rdzeniem Power Logic, model METSECT5GG125, przeznaczony jest do pomiaru prądu przemiennego w instalacjach niskiego napięcia. Jego podstawowe parametry to prąd znamionowy linii 1250 A oraz prąd wtórny 5 A, co umożliwia bezpieczne i dokładne odzwierciedlenie obciążenia pierwotnego na stronie wtórnej. Dzięki klasie dokładności 0.5 i mocy 7,5 VA zapewnia precyzyjny pomiar do celów rozliczeniowych oraz możliwość podłączenia standardowych mierników i przekaźników. Otwór o wymiarach 85 x 125 mm (oraz kompatybilność z prętem 80 x 120 mm) umożliwia łatwy montaż na szynach zbiorczych lub grubych przewodach bez konieczności demontażu instalacji.

• Prąd pierwotny 1250 A / wtórny 5 A: wysoki zakres pomiarowy przy zachowaniu bezpiecznego poziomu sygnału dla układów zabezpieczeń i sterowania.
• Klasa dokładności 0.5: gwarantuje błąd pomiaru poniżej 0,5% dla poprawnych warunków pracy – idealny do precyzyjnego monitoringu i rozliczeń energii.
• Moc znamionowa 7,5 VA: wystarczająca do jednoczesnego zasilania kilku standardowych urządzeń pomiarowych (liczników, mierników) bez ryzyka przesterowania.
• Otwór 85 x 125 mm (dla szyny) / kompatybilność z prętem 80 x 120 mm: umożliwia szybki montaż na istniejących szynach zbiorczych bez przerywania obwodu głównego.
• Konstrukcja z otwieranym rdzeniem: instalacja bez konieczności odłączania przewodów – zwiększa bezpieczeństwo i skraca czas prac.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących przekładników prądowych oraz posiada certyfikat CE, co gwarantuje zgodność z obowiązującymi przepisami bezpieczeństwa i dokładności pomiarowej.

Zastosowanie

Przekładnik METSECT5GG125 znajduje zastosowanie wszędzie tam, gdzie wymagany jest precyzyjny pomiar dużych prądów przemiennych w systemach niskiego napięcia. Idealnie sprawdza się w instalacjach przemysłowych, komercyjnych oraz węzłach energetycznych.

• Pomiar i rozliczanie energii elektrycznej w głównych obwodach zasilających (tablice rozdzielcze, szafy sterownicze).
• Monitorowanie obciążenia transformatorów, silników i innych odbiorników – umożliwia optymalizację zużycia i wykrywanie przeciążeń.
• Współpraca z systemami automatyki budynkowej (BMS) oraz przekaźnikami zabezpieczeniowymi – dostarcza sygnał prądowy do dalszej analizy.
• Instalacje wymagające szybkiego montażu bez demontażu szyn zbiorczych (np. modernizacje, rozbudowy istniejących rozdzielnic).

Wskazówki Montażowe

Montaż przekładnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie pierwotnym i upewnij się, że obwód wtórny nie jest obciążony (nie może być rozwarty przy przepływie prądu). Przekładnik należy zamocować na szynie zbiorczej lub pręcie o wymiarach mieszczących się w otworze (85x125 mm dla szyny, 80x120 mm dla pręta). Wyjście wtórne podłącz do zacisków przyrządów pomiarowych lub zabezpieczeń, zachowując polaryzację (kierunek S1, S2). Przekrój przewodów wtórnych dobierz zgodnie z dokumentacją techniczną, aby nie przekroczyć dopuszczalnego spadku napięcia. Po zamontowaniu sprawdź poprawność dokręcenia wszystkich styków.

FAQ

• Jaki jest prąd znamionowy pierwotny i wtórny tego przekładnika? Prąd pierwotny wynosi 1250 A, a wtórny 5 A. Przekładnik został zaprojektowany do współpracy z układami o standardowym wtórnym prądzie 5 A.
• Czy przekładnik nadaje się do pomiaru prądu stałego (DC)? Nie – jest to przekładnik prądu przemiennego (AC). Stosowanie go w obwodach DC może prowadzić do nasycenia rdzenia i nieprawidłowych wskazań.
• Jaką moc obciążenia strony wtórnej mogę podłączyć? Moc znamionowa 7,5 VA jest maksymalną dopuszczalną wartością obciążenia. Do przekładnika można podłączyć mierniki, liczniki energii lub przekaźniki o sumarycznym poborze mocy nieprzekraczającym tej wartości – gwarantuje to zachowanie klasy dokładności 0.5.
