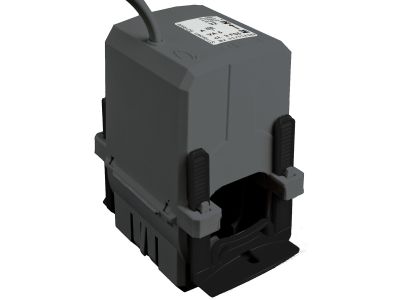

Przekładnik z otwieranym rdzeniem 125/5A 2,5VA klasa 3, Power Logic | METSECT5HG013 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy z otwieranym rdzeniem Power Logic METSECT5HG013 o przekładni 125/5A i mocy 2,5 VA klasy 3 umożliwia bezpieczny i prosty montaż na istniejących kablach bez konieczności przerywania obwodu. Maksymalna średnica zewnętrzna kabla wynosi 32,5 mm, co pozwala na zastosowanie w szerokim zakresie przewodów. Dzięki klasie dokładności 3 zapewnia wystarczającą precyzję pomiaru do celów monitoringu i sterowania.

• Przekładnia 125/5 A: Dopasowanie do obwodów o prądzie pierwotnym 125 A – sygnał wtórny 5 A jest kompatybilny z większością mierników i przekaźników.
• Moc 2,5 VA: Wystarczająca do zasilania standardowych obciążeń pomiarowych, takich jak liczniki czy mierniki tablicowe.
• Klasa dokładności 3: Odpowiednia do zastosowań przemysłowych, gdzie wymagany jest stabilny i powtarzalny pomiar prądu.
• Otwierany rdzeń: Montaż bez demontażu kabla – skraca czas instalacji i minimalizuje przestoje w pracy układu.
• Maksymalna średnica kabla 32,5 mm: Obsługuje przewody o przekroju do ok. 10 mm² (w zależności od izolacji), co pokrywa typowe zastosowania w rozdzielnicach.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowano standardowe rozwiązania konstrukcyjne zgodne z dobrymi praktykami inżynierskimi w zakresie transformatorów prądowych.

Zastosowanie

Przekładnik METSECT5HG013 znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezinwazyjne pomiarowanie prądu w istniejących obwodach. Sprawdza się w systemach monitoringu energetycznego, automatyce budynkowej oraz w rozdzielnicach przemysłowych.

• Pomiar prądu w obwodach odbiorczych – współpraca z miernikami energii i analizatorami sieci.
• Sterowanie i zabezpieczenia – podłączenie do przekaźników nadprądowych lub programowalnych sterowników PLC.
• Modernizacja istniejących instalacji – montaż na już ułożonych kablach bez wyłączania zasilania całego obwodu (przy zachowaniu środków bezpieczeństwa).
• Automatyka budynkowa – monitorowanie zużycia energii w szafach oświetleniowych i klimatyzacyjnych.

Wskazówki Montażowe

Montaż i podłączenie przekładnika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od obwodu, do którego będzie montowany przekładnik. Otwórz rdzeń, obejmij nim badany przewód (nie przekraczając średnicy 32,5 mm), a następnie zamknij rdzeń – słyszalne zatrzaśnięcie potwierdza prawidłowe zablokowanie. Podłącz zaciski wtórne (S1, S2) do miernika lub przekaźnika, zachowując polaryzację zgodnie z oznaczeniami. Przekrój przewodów wtórnych dobierz do mocy 2,5 VA i długości linii. Nigdy nie otwieraj obwodu wtórnego pod obciążeniem pierwotnym – grozi to powstaniem niebezpiecznego napięcia.

FAQ

• Czy przekładnik można montować bez wyłączania napięcia w obwodzie pierwotnym? Ze względów bezpieczeństwa należy zawsze odłączyć napięcie przed montażem. Otwierany rdzeń ułatwia instalację, ale nie zwalnia z obowiązku zachowania środków ostrożności.
• Jaka jest maksymalna średnica kabla, który mogę zamontować w tym przekładniku? Maksymalna średnica zewnętrzna przewodu wynosi 32,5 mm. Dla kabli o większym przekroju należy wybrać inny model.
• Jaka jest klasa dokładności i do czego mogę używać tego przekładnika? Klasa dokładności 3 (błąd ≤ 3%) jest odpowiednia do pomiarów przemysłowych, monitoringu zużycia energii i sygnalizacji. Nie jest zalecana do precyzyjnego rozliczania energii w taryfach handlowych – w takich przypadkach wymagana jest klasa 0,5 lub 1.
