Przekładnik z otwieranym rdzeniem 1200/5A 5VA klasa 0,5, Power Logic | METSECT5GG120 Schneider Electric

Opis i Kluczowe Cechy

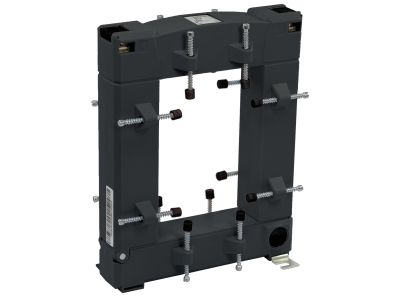

Przekładnik z otwieranym rdzeniem Power Logic METSECT5GG120 to rozwiązanie do pomiarów prądu w sieciach niskiego napięcia. Przeznaczony dla prądu pierwotnego 1200 A i wtórnego 5 A, oferuje moc 5 VA oraz klasę dokładności 0.5. Dzięki otworowi 85 x 125 mm oraz kompatybilności z prętem 80 x 120 mm zapewnia prosty montaż na szynach zbiorczych lub przewodach.

• Prąd znamionowy linii 1200 A / prąd wtórny 5 A: Umożliwia bezpieczne przekształcenie wysokich prądów pierwotnych na wartości pomiarowe, pozwalając na podłączenie standardowych mierników i przekaźników.
• Klasa dokładności 0.5: Gwarantuje wysoką precyzję pomiaru – błąd przekładni nie przekracza ±0,5%, co jest kluczowe przy rozliczeniach energii i monitoringu obciążenia.
• Moc znamionowa 5 VA: Zapewnia odpowiedni zapas obciążalności dla przyrządów pomiarowych i zabezpieczeń, nawet przy długich połączeniach kablowych.
• Otwór przejściowy 85 x 125 mm: Umożliwia montaż na szerokich szynach zbiorczych lub kablach o dużym przekroju, bez konieczności odłączania przewodów.
• Kompatybilność z prętem 80 x 120 mm: Ułatwia stosowanie w istniejących systemach magistralnych, zapewniając stabilne i szczelne objęcie przewodu.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Zastosowane materiały oraz konstrukcja zapewniają bezpieczną i niezawodną pracę w instalacjach niskiego napięcia.

Zastosowanie

Przekładnik z otwieranym rdzeniem METSECT5GG120 znajduje zastosowanie wszędzie tam, gdzie konieczne jest dokładne odseparowanie obwodów pomiarowych od obwodów głównych i redukcja prądu pierwotnego.

• Pomiar energii elektrycznej w rozdzielnicach głównych budynków przemysłowych i komercyjnych.
• Monitorowanie obciążenia linii i transformatorów – dostarcza dokładnego sygnału dla systemów automatyki i BMS.
• Współpraca z licznikami energii, analizatorami sieci i przekaźnikami zabezpieczeniowymi.
• Modernizacja istniejących instalacji – otwierany rdzeń umożliwia montaż bez demontażu szyn zbiorczych.

Wskazówki Montażowe

Montaż przekładnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu pierwotnego. Przekładnik instaluje się na szynie zbiorczej lub przewodzie, zamykając rdzeń. Należy upewnić się, że powierzchnie styku są czyste, a po zamknięciu blokada jest prawidłowo zatrzaśnięta. Dobór przekroju przewodów wtórnych musi być zgodny z mocą 5 VA i przewidywaną długością połączeń – zaleca się stosowanie linki o przekroju min. 2,5 mm². Przed pierwszym włączeniem należy sprawdzić kierunek uzwojeń (oznaczenie P1/P2 i S1/S2) zgodnie z dokumentacją producenta.

FAQ

• Jaką klasę dokładności ma ten przekładnik? Klasa dokładności wynosi 0.5, co oznacza maksymalny błąd pomiaru ±0,5% przy znamionowym prądzie pierwotnym.
• Jaki jest wymiar otworu i jakie szyny mogę stosować? Otwór ma wymiary 85 x 125 mm i jest kompatybilny z prętami o przekroju 80 x 120 mm. Nadaje się do szerokich szyn zbiorczych oraz płaskowników.
• Czy przekładnik można zamontować bez odłączania przewodów? Tak, dzięki otwieranemu rdzeniowi montaż jest możliwy bez demontażu szyny zbiorczej – wystarczy rozchylić rdzeń i umieścić go na przewodzie.
