Przekładnik z otwieranym rdzeniem 1000/5A 5VA klasa 1, Power Logic | METSECT5HP100 Schneider Electric

Opis i Kluczowe Cechy

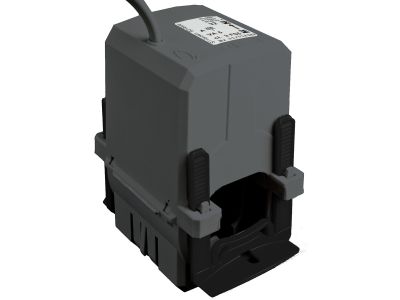

Przekładnik prądowy z otwieranym rdzeniem Power Logic METSECT5HP100 przeznaczony jest do pomiarów prądu w liniach o prądzie znamionowym 1000 A. Dzięki przekładni 1000/5 A oraz klasie dokładności 1 umożliwia precyzyjne odwzorowanie prądu pierwotnego na wtórnym, co jest kluczowe dla systemów pomiarowych i zabezpieczeniowych. Moc znamionowa 5 VA pozwala na współpracę z większością typowych liczników i przetworników. Otwierany rdzeń ułatwia montaż bez przerywania obwodu – maksymalna średnica zewnętrzna kabla wynosi 44 mm.

• Przekładnia 1000/5 A: precyzyjne przekształcenie prądu linii 1000 A na bezpieczny prąd wtórny 5 A, umożliwiający podłączenie do standardowych mierników i przekaźników.
• Klasa dokładności 1: gwarantuje niski błąd pomiaru (do ±1%), co zapewnia wiarygodne dane do rozliczeń energii i analiz sieci.
• Moc znamionowa 5 VA: wystarczająca do zasilania typowych liczników energii, przetworników A/C oraz modułów pomiarowych bez ryzyka przesterowania.
• Otwierany rdzeń (Split Core): pozwala na montaż na istniejącej instalacji bez demontażu kabla – oszczędność czasu i minimalizacja przestojów.
• Maksymalna średnica kabla 44 mm: kompatybilność z przewodami o dużych przekrojach, typowymi dla rozdzielnic głównych i linii zasilających.

Zgodność z Normami

Przekładnik METSECT5HP100 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN, posiada certyfikat CE. Gwarantuje to bezpieczeństwo użytkowania oraz zgodność z wymaganiami stawianymi aparaturze pomiarowej w instalacjach niskiego napięcia.

Zastosowanie

Przekładnik z otwieranym rdzeniem znajduje zastosowanie wszędzie tam, gdzie wymagany jest dokładny pomiar prądu bez ingerencji w istniejący obwód. Idealnie nadaje się do modernizacji oraz rozbudowy systemów pomiarowych.

• Pomiar zużycia energii elektrycznej w węzłach rozdzielczych – współpraca z licznikami energii.
• Monitorowanie obciążenia linii w automatyce budynkowej i przemysłowej – sygnał do sterowników PLC lub systemów BMS.
• Zabezpieczenia przeciążeniowe i zwarciowe – zasilanie przekaźników pomiarowych i wyzwalaczy.
• Analiza jakości energii – pomiar harmonicznych i parametrów sieci przy użyciu analizatorów.

Wskazówki Montażowe

Montaż przekładnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie montuje się na szynie DIN (TH35) lub bezpośrednio na kablu. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od obwodu pierwotnego. Należy upewnić się, że średnica kabla nie przekracza 44 mm. Zaciski wtórne należy dokręcić momentem zgodnym z dokumentacją producenta (zwykle ok. 0,5–0,8 Nm), a przekrój przewodów wtórnych dobrać do prądu 5 A i długości linii. Nie wolno pozostawiać rozwartego obwodu wtórnego podczas pracy – grozi to przepięciami i uszkodzeniem izolacji.

FAQ

• Czy przekładnik nadaje się do montażu na kablu bez przerywania obwodu? Tak, otwierany rdzeń (split core) pozwala na założenie na kabel bez jego przecinania – maksymalna średnica zewnętrzna przewodu wynosi 44 mm.
• Jaką moc może przenosić strona wtórna? Moc znamionowa to 5 VA przy klasie dokładności 1. Oznacza to, że do obciążenia wtórnego (licznik, przetwornik) można podłączyć urządzenia o łącznym poborze mocy do 5 VA, zachowując błąd pomiaru poniżej 1%.
• Czy potrzebuję osobnej kalibracji przed użyciem? Nie, przekładnik jest fabrycznie kalibrowany i gotowy do pracy. Wystarczy zamontować go zgodnie z instrukcją i podłączyć do miernika lub przekaźnika.
