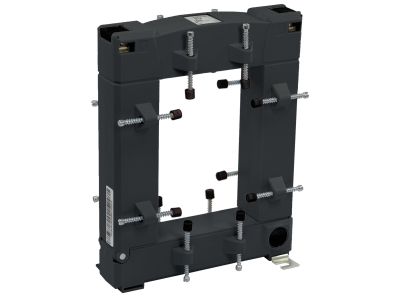

Przekładnik z otwieranym rdzeniem 1000/5A 5VA klasa 0,5, Power Logic | METSECT5GG100 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy z otwieranym rdzeniem Power Logic METSECT5GG100 o prądzie pierwotnym 1000 A i wtórnym 5 A, mocy znamionowej 5 VA oraz klasie dokładności 0.5. Otwór przelotowy 85 mm x 125 mm umożliwia montaż bezpośrednio na szynie zbiorczej bez konieczności przerywania obwodu. Produkt kompatybilny również z pojedynczym prętem o wymiarach 80 mm x 120 mm.

• Prąd znamionowy linii 1000 A: umożliwia pomiar dużych obciążeń w rozdzielnicach głównych i instalacjach przemysłowych.
• Prąd wtórny 5 A: standardowe wyjście kompatybilne z licznikami energii, miernikami i przekaźnikami pomiarowymi.
• Klasa dokładności 0.5: wysoka precyzja pomiaru, odpowiednia do celów rozliczeniowych i bilansowania energii.
• Moc znamionowa 5 VA: niski pobór mocy obciążenia wtórnego, co minimalizuje błędy pomiaru przy dłuższych przewodach.
• Otwierany rdzeń (otwór 85x125 mm): szybki montaż na istniejących szynach zbiorczych bez demontażu – oszczędność czasu i kosztów instalacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących przekładników prądowych stosowanych w instalacjach niskiego napięcia. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami.

Zastosowanie

Przekładnik przeznaczony do precyzyjnego pomiaru prądu przemiennego w sieciach 50/60 Hz, szczególnie w systemach rozdzielczych średniej i dużej mocy.

• Pomiar energii elektrycznej w rozdzielnicach głównych i podrozdzielniach przemysłowych.
• Monitorowanie obciążeń linii zasilających w celu optymalizacji zużycia i wykrywania przeciążeń.
• Współpraca z licznikami energii, miernikami mocy, analizatorami sieci oraz przekaźnikami zabezpieczeniowymi.
• Integracja z systemami automatyki budynkowej (BMS) do rejestracji parametrów sieci.

Wskazówki Montażowe

Montaż przekładnika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obwodzie pierwotnym. Przekładnik mocuje się na szynie zbiorczej (lub pojedynczym pręcie) przez rozewarcie rdzenia, założenie na przewód i zamknięcie – nie wymaga demontażu szyny. Moment dokręcania oraz przekrój przewodów wtórnych należy dobrać zgodnie z dokumentacją techniczną producenta (zalecany przekrój min. 1,5 mm² dla obwodu 5 A). Po zamontowaniu sprawdzić szczelność zamknięcia rdzenia oraz poprawność połączeń zaciskowych.

FAQ

• Czy przekładnik można zamontować bez przerywania obwodu pierwotnego? Tak, dzięki otwieranemu rdzeniowi można go założyć na istniejącą szynę zbiorczą bez demontażu – wystarczy rozewrzeć, nałożyć i zamknąć.
• Jaka jest klasa dokładności i do czego jest odpowiednia? Klasa 0.5 – zapewnia błąd pomiaru poniżej 0,5% wartości rzeczywistej, co spełnia wymogi rozliczeń energii oraz precyzyjnego monitorowania.
• Czy przekładnik współpracuje ze standardowymi licznikami energii? Tak, wyjście 5 A jest powszechnie stosowane w licznikach półpośrednich oraz miernikach parametrów sieci – należy upewnić się, że obciążenie wtórne nie przekracza 5 VA.
