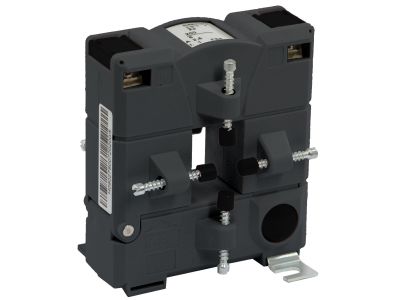

Przekładnik z otwieranym rdzeniem 1000/5A 5VA klasa 0,5, Power Logic | METSECT5GD100 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy z otwieranym rdzeniem Power Logic, model METSECT5GD100, przeznaczony jest do pomiaru prądu w szynach zbiorczych. Jego prąd znamionowy pierwotny wynosi 1000 A, a wtórny 5 A, przy mocy 5 VA i klasie dokładności 0.5. Otwór o wymiarach 55 x 85 mm umożliwia łatwy montaż na szynie zbiorczej lub przewodzie, a konstrukcja z otwieranym rdzeniem pozwala na instalację bez konieczności rozłączania obwodu pierwotnego.

• Prąd znamionowy pierwotny 1000 A / wtórny 5 A: Zapewnia dokładne odwzorowanie prądu obciążenia dla systemów pomiarowych i ochronnych.
• Klasa dokładności 0.5: Gwarantuje precyzyjny pomiar, niezbędny w aplikacjach bilansowania energii i monitoringu sieci.
• Moc 5 VA: Umożliwia zasilanie standardowych urządzeń pomiarowych (liczników, przekaźników) bez ryzyka przeciążenia przekładnika.
• Otwór 55 x 85 mm: Kompatybilny z szerokim zakresem szyn zbiorczych i kabli, w tym z prętem 50 x 80 mm.
• Otwierany rdzeń: Ułatwia montaż i demontaż na istniejącej instalacji bez przerywania pracy linii głównej.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi dla przekładników prądowych, co potwierdza certyfikat CE. Spełnia wymogi dotyczące bezpieczeństwa elektrycznego i dokładności pomiarowej stosowane w instalacjach niskiego napięcia.

Zastosowanie

Przekładnik METSECT5GD100 znajduje zastosowanie w systemach pomiaru energii, automatyce budynkowej oraz przemysłowych układach monitorowania sieci. Jego konstrukcja i parametry pozwalają na elastyczne wdrożenie w różnych scenariuszach.

• Pomiar prądu w głównych szynach zbiorczych rozdzielnic niskiego napięcia.
• Współpraca z licznikami energii, analizatorami sieci i przekaźnikami pomiarowymi.
• Monitoring obciążenia w instalacjach przemysłowych i komercyjnych.
• Integracja z systemami BMS (Building Management System) w celach optymalizacji zużycia energii.

Wskazówki Montażowe

Montaż przekładnika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od szyny zbiorczej lub kabla, na którym będzie instalowany przekładnik. Należy otworzyć rdzeń, umieścić go na szynie (maksymalne wymiary przewodu 55 x 85 mm), a następnie zamknąć i zablokować mechanizm. Przekrój przewodów wtórnych i dobór zabezpieczeń muszą odpowiadać prądowi 5 A i mocy 5 VA – zgodnie z dokumentacją producenta. Unikać przekroczenia dopuszczalnego obciążenia strony wtórnej, aby nie uszkodzić przekładnika.

FAQ

• Czy przekładnik jest wyposażony w otwierany rdzeń ułatwiający montaż bez odłączania szyny? Tak, konstrukcja z otwieranym rdzeniem pozwala na założenie przekładnika bez rozcinania ani demontażu szyny zbiorczej, co skraca czas instalacji i minimalizuje przestój.
• Jaka jest klasa dokładności i co oznacza? Klasa 0.5 oznacza, że błąd przekładnika nie przekracza ±0,5% wartości rzeczywistej w zakresie od 20% do 120% prądu znamionowego. Jest to wymagane w aplikacjach rozliczeniowych i precyzyjnym monitoringu energii.
• Jakie wymiary szyny mieszczą się w otworze przekładnika? Otwór ma wymiary 55 x 85 mm, co umożliwia montaż na szynach zbiorczych lub prętach o maksymalnym przekroju 55 x 85 mm, a także na prętach 50 x 80 mm zgodnie z kompatybilnością podaną w karcie katalogowej.
