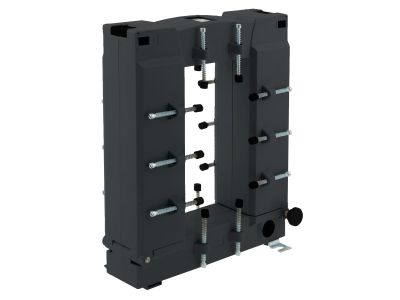

Przekładnik z otwieranym rdzeniem 1000/5A 10VA klasa 0, Power Logic | METSECT5GJ100 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy z otwieranym rdzeniem Power Logic METSECT5GJ100 o prądzie znamionowym linii 1000 A i wtórnym 5 A, mocy 10 VA oraz klasie dokładności 0.5. Zapewnia precyzyjny pomiar dużych prądów w systemach energetycznych, a otwór 85 × 165 mm umożliwia szybki montaż na istniejących szynach lub prętach bez demontażu przewodów.

• Prąd znamionowy linii 1000 A: umożliwia bezpieczny pomiar wysokich prądów w obwodach głównych bez konieczności stosowania dodatkowych przekładników pośredniczących.
• Prąd wtórny 5 A: standardowe wyjście kompatybilne z licznikami energii, miernikami i przekaźnikami – ułatwia integrację z istniejącymi systemami pomiarowymi.
• Klasa dokładności 0.5: gwarantuje błąd pomiaru poniżej 0,5%, niezbędny przy rozliczeniach energii oraz analizie jakości zasilania.
• Moc znamionowa 10 VA: zapewnia wystarczający zapas do zasilania obciążenia wtórnego (przewody, przyrządy) przy zachowaniu deklarowanej klasy dokładności.
• Otwierany rdzeń o wymiarach 85 × 165 mm: umożliwia montaż na szynach zbiorczych lub prętach bez przerywania obwodu pierwotnego – skraca czas instalacji i eliminuje ryzyko uszkodzenia izolacji przewodów.
• Kompatybilność z prętem do 80 × 160 mm: dedykowane wyjście dla pojedynczego pręta pozwala na elastyczne dopasowanie do różnych konfiguracji szyn zbiorczych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Wykonany w standardzie DIN, gwarantuje bezpieczną i niezawodną pracę w rozdzielnicach niskiego napięcia.

Zastosowanie

Przekładnik prądowy METSECT5GJ100 znajduje zastosowanie w systemach pomiaru energii, monitorowania obciążenia oraz sterowania w instalacjach przemysłowych i budynkowych.

• Pomiar energii elektrycznej w układach rozliczeniowych i podlicznikach – klasa 0.5 zapewnia wiarygodność danych.
• Monitorowanie obciążenia linii, transformatorów i rozdzielnic głównych w systemach automatyki budynkowej.
• Zasilanie przekaźników prądowych, mierników cyfrowych i rejestratorów w szafach rozdzielczych.
• Współpraca z systemami PLC i urządzeniami do zdalnego odczytu danych w procesach przemysłowych.

Wskazówki Montażowe

Montaż przekładnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie pierwotnym. Urządzenie mocuje się na szynie zbiorczej lub pręcie o maksymalnych wymiarach 85 × 165 mm (dla szyny) lub 80 × 160 mm (dla pojedynczego pręta). Przekrój przewodów wtórnych należy dobrać do prądu 5 A i mocy 10 VA. Nie wolno otwierać obwodu wtórnego podczas pracy przekładnika – grozi to powstaniem niebezpiecznych przepięć.

FAQ

• Czy przekładnik jest przystosowany do montażu na szynie DIN? Nie, jest przeznaczony do zakładania na kabel lub szynę zbiorczą – otwierany rdzeń umożliwia montaż bez demontażu przewodów, a wymiary otworu (85 × 165 mm) są dostosowane do szyn prostokątnych.
• Jaki jest stopień ochrony IP? W danych producenta nie podano konkretnego stopnia ochrony. Przekładniki prądowe montowane wewnątrz rozdzielnic mają zazwyczaj ochronę IP20, ale zalecamy sprawdzenie dokumentacji technicznej dla tego modelu.
• Jaką maksymalną średnicę kabla może objąć otwór? Otwór przeznaczony jest dla szyn zbiorczych o przekroju do 85 × 165 mm lub dla pojedynczego pręta o wymiarach do 80 × 160 mm. Nie jest przystosowany do przewodów okrągłych – w przypadku kabli należy stosować odpowiednie adaptery lub inne modele przekładników.
