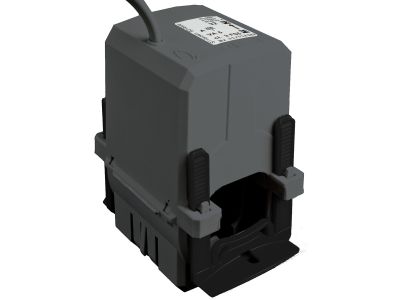

Przekładnik z otwieranym rdzeniem 100/5A 1,5VA klasa 3, Power Logic | METSECT5HG010 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy z otwieranym rdzeniem Power Logic METSECT5HG010 o przekładni 100/5 A i mocy znamionowej 1,5 VA w klasie dokładności 3 umożliwia precyzyjny i bezpieczny pomiar prądu w obwodach do 100 A. Dzięki split-core montaż odbywa się bez konieczności odłączania przewodu pierwotnego, co przyspiesza instalację i minimalizuje przestoje.

• Przekładnia 100/5 A: Dopasowana do typowych obciążeń linii – prąd wtórny 5 A jest kompatybilny z licznikami energii, analizatorami sieci i przekaźnikami pomiarowymi.
• Moc znamionowa 1,5 VA w klasie 3: Zapewnia wystarczający zapas mocy dla standardowych obciążeń pomiarowych przy zachowaniu deklarowanej dokładności, co gwarantuje wiarygodne wyniki.
• Otwierany rdzeń (split-core): Instalacja bez demontażu kabla – wystarczy rozewrzeć rdzeń, założyć na przewód i zatrzasnąć. Skraca czas pracy i nie wymaga odłączania napięcia (przed montażem bezwzględnie odłącz napięcie!).
• Maksymalna średnica kabla 32,5 mm: Umożliwia montaż na przewodach o dużym przekroju, często spotykanych w rozdzielnicach głównych i szafach sterowniczych.
• Kompaktowa i wytrzymała obudowa: Łatwa integracja w istniejących systemach bez utraty porządku w okablowaniu.

Zgodność z Normami

Przekładnik został zaprojektowany zgodnie z obowiązującymi normami europejskimi dla przekładników prądowych. Spełnia wymogi bezpieczeństwa i posiada certyfikat CE.

Zastosowanie

Przekładnik METSECT5HG010 znajduje zastosowanie w pomiarach energii elektrycznej i monitorowaniu obciążenia w instalacjach niskiego napięcia.

• Pomiar energii w systemach zarządzania energią (EMS) oraz podlicznikach zużycia.
• Monitorowanie obciążenia obwodów w rozdzielnicach głównych i podrozdzielczych.
• Współpraca z licznikami energii, analizatorami sieci, przekaźnikami ochronnymi i sterownikami PLC.
• Modernizacja istniejących instalacji – retorfitting bez ingerencji w okablowanie pierwotne.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od obwodu pierwotnego. Przekładnik mocować na szynie TH35 lub bezpośrednio w puszce. Rozewrzeć rdzeń, umieścić przewód pierwotny w szczelinie, zamknąć rdzeń – powinien zatrzasnąć się z charakterystycznym kliknięciem. Zaciski wtórne (S1, S2) podłączyć do urządzenia pomiarowego. Nie otwierać obwodu wtórnego pod napięciem pierwotnym – grozi to niebezpiecznym przepięciem. Przewody wtórne zabezpieczyć przed zwarciem.

FAQ

• Jaką maksymalną średnicę kabla można zamontować w tym przekładniku? Maksymalna średnica zewnętrzna kabla wynosi 32,5 mm.
• Czy przekładnik można montować bez odłączania napięcia? Ze względów bezpieczeństwa przed montażem należy bezwzględnie odłączyć napięcie od obwodu pierwotnego. Otwierany rdzeń ułatwia montaż, ale nie eliminuje ryzyka porażenia.
• Jaka jest moc znamionowa i klasa dokładności? Moc znamionowa wynosi 1,5 VA, klasa dokładności 3. Oznacza to, że przy obciążeniu wtórnym nieprzekraczającym 1,5 VA błąd pomiaru będzie mieścił się w granicach klasy 3.
