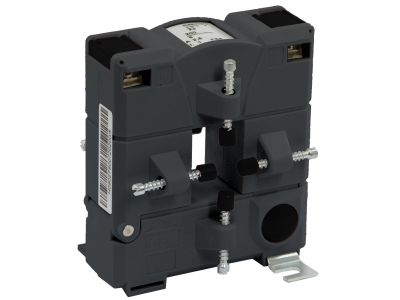

Przekładnik z otwieranym rdzeniem 100/5A 1,25VA klasa 3, Power Logic | METSECT5GA010 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy z otwieranym rdzeniem Power Logic METSECT5GA010 o przekładni 100/5 A i mocy 1,25 VA w klasie dokładności 3 został zaprojektowany do łatwego montażu na szynach zbiorczych lub przewodach. Otwór roboczy 23 x 33 mm umożliwia szybkie założenie bez demontażu linii, co skraca czas instalacji i minimalizuje przestoje. Kompatybilność z pojedynczym prętem 20 x 30 mm zapewnia uniwersalność zastosowania.

• Prąd znamionowy pierwotny/wtórny 100/5 A: standardowa przekładnia ułatwiająca podłączenie do typowych liczników i mierników energii bez dodatkowych przeliczników.
• Klasa dokładności 3: wystarczająca precyzja pomiarów w aplikacjach rozliczeniowych i monitoringu obciążeń, przy zachowaniu niskiego kosztu komponentu.
• Moc 1,25 VA: zapewnia stabilną pracę w obwodach wtórnych o umiarkowanym obciążeniu, bez ryzyka nasycenia rdzenia.
• Otwierany rdzeń (otwór 23 x 33 mm): montaż bez przerywania pracy instalacji – wystarczy rozchylić rdzeń i założyć na przewód lub szynę zbiorczą.
• Kompatybilność z prętem 20 x 30 mm: możliwość zastosowania zarówno na szynach prostokątnych, jak i na grubych przewodach, zwiększając elastyczność instalacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla przekładników prądowych oraz posiada deklarację zgodności CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z zasadami dobrej praktyki inżynierskiej.

Zastosowanie

Przekładnik METSECT5GA010 znajduje zastosowanie w systemach pomiaru energii i monitorowania obciążeń, w których wymagana jest szybka instalacja oraz kompaktowa budowa.

• Pomiar prądu w rozdzielnicach głównych i podrozdzielnicach budynków przemysłowych i komercyjnych.
• Współpraca z licznikami energii, miernikami wielofunkcyjnymi oraz regulatorami mocy biernej.
• Monitorowanie obciążenia pojedynczych odbiorników lub linii zasilających w systemach automatyki budynkowej.
• Zastosowanie w układach rozliczeniowych (podliczniki) tam, gdzie wystarcza klasa dokładności 3.

Wskazówki Montażowe

Montaż i demontaż przekładnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie pierwotnym. Przekładnik umieszcza się na szynie zbiorczej lub przewodzie poprzez rozwarcie rdzenia – należy upewnić się, że rdzeń jest całkowicie domknięty przed podaniem napięcia. Przekrój przewodów wtórnych dobrać zgodnie z obciążalnością prądową (zalecany min. 1,5 mm² Cu). Nie podłączać obwodu wtórnego pod napięciem – zawsze najpierw zewrzeć zaciski wtórne, a następnie podłączyć układ pomiarowy.

FAQ

• Czy przekładnik może być montowany na przewodzie bez odłączania zasilania? Tak, otwierany rdzeń umożliwia założenie bez przerywania ciągłości obwodu pierwotnego, jednak przed jakimikolwiek pracami przy obwodzie wtórnym należy odłączyć napięcie.
• Jaka jest maksymalna długość przewodu wtórnego przy mocy 1,25 VA? Długość zależy od przekroju i rodzaju przewodu – przy standardowym 1,5 mm² dopuszczalna odległość to zazwyczaj kilkanaście metrów, ale należy obliczyć spadek napięcia w pętli wtórnej, aby nie przekroczyć mocy znamionowej.
• Czy przekładnik nadaje się do pomiarów rozliczeniowych? Klasa dokładności 3 jest odpowiednia do podliczników oraz monitoringu, jednak przy pomiarach podstawowych dla dostawcy energii (wymagających klasy 0,5 lub 1) należy zastosować przekładnik wyższej klasy.
