Przekładnik prądowy z otwartym rdzeniem 1600A/5A 7,55VA kl.0,5 FS5 | TO-1600-5 F&F

Opis i Kluczowe Cechy

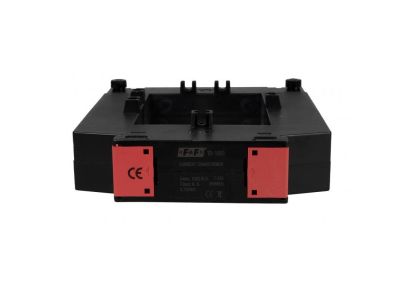

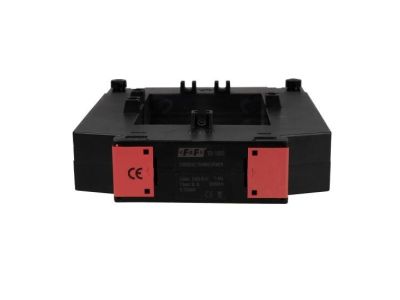

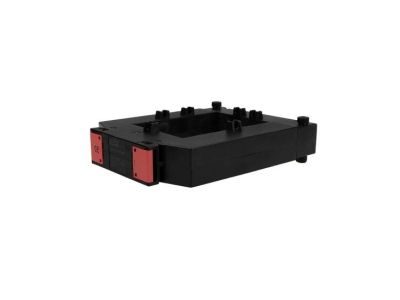

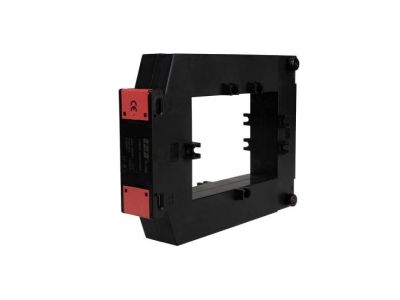

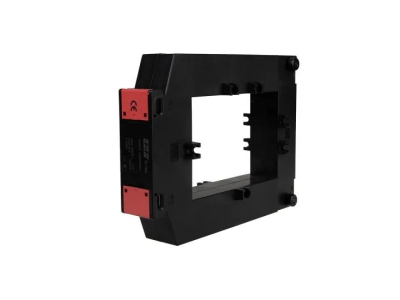

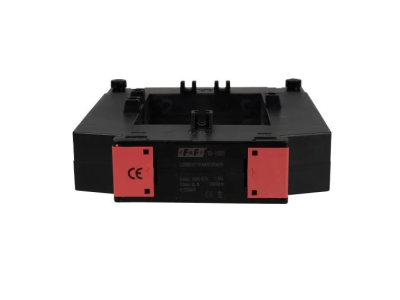

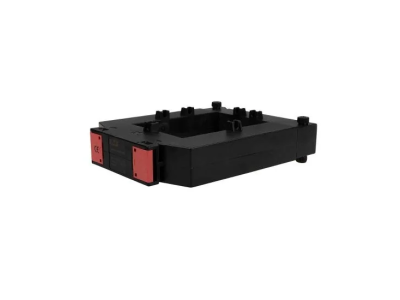

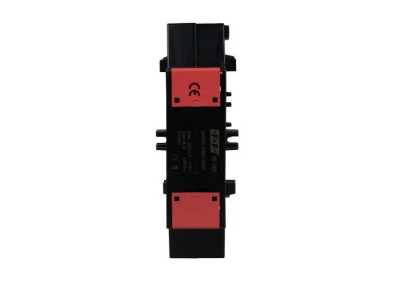

Przekładnik prądowy z otwieranym rdzeniem 1600-5A klasy 0,5 TO-1600-5 to jednofazowe urządzenie pomiarowe zaprojektowane do precyzyjnego monitorowania dużych prądów w instalacjach elektrycznych. Przekładnia 1600/5A umożliwia proporcjonalne przetworzenie wysokiego natężenia prądu pierwotnego na wartości wtórne, kompatybilne z miernikami, licznikami energii czy systemami monitoringu. Otwierany rdzeń ułatwia montaż na istniejących przewodach bez konieczności ich rozcinania.

• Przekładnia 1600/5A, klasa 0,5: Zapewnia dokładne pomiary z błędem nieprzekraczającym 0,5% – idealne do zastosowań wymagających wysokiej precyzji.
• Moc 7,5 VA: Wystarczająca do zasilania większości urządzeń pomiarowych (liczników, rejestratorów, analizatorów sieci).
• Otwierany rdzeń: Umożliwia szybki i bezinwazyjny montaż na przewodzie – oszczędność czasu przy pracach instalacyjnych.
• Jednofazowe wykonanie: Przeznaczone do pomiarów w układach jednofazowych lub symetrycznych układach trójfazowych.
• Bezpieczeństwo użytkowania: Zalecane uziemienie zacisku wtórnego S2 oraz stosowanie przewodów o średnicy minimum 2,5 mm² redukuje ryzyko porażenia i uszkodzenia urządzeń.

Zgodność z Normami

Przekładnik spełnia wymogi normy PN-EN 61869-1:2010 dotyczącej przekładników prądowych niskiego napięcia oraz posiada klasę dokładności 0,5 zgodnie z IEC 61869-2. Produkt posiada deklarację zgodności CE.

Zastosowanie

Przekładnik prądowy TO-1600-5 znajduje zastosowanie w instalacjach przemysłowych, energetycznych oraz budynkowych, gdzie wymagana jest precyzyjna rejestracja i monitoring prądów.

• Pomiar prądu w rozdzielnicach energetycznych i szafach sterowniczych.
• Monitoring obciążenia w układach zasilających maszyny przemysłowe.
• Współpraca z licznikami energii, analizatorami sieci i rejestratorami danych.
• Zastosowanie w systemach automatyki budynkowej do kontroli zużycia energii.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac konieczne jest bezwzględne odłączenie napięcia w chronionym obwodzie. Otwierany rdzeń należy rozchylić, założyć na przewód, a następnie zamknąć, upewniając się o prawidłowym położeniu. Zaciski wtórne S1 i S2 podłączyć do obwodu pomiarowego przewodem o minimalnym przekroju 2,5 mm², zachowując biegunowość. Zacisk S2 należy uziemić zgodnie z dobrymi praktykami inżynierskimi. W trakcie pracy zakazane jest rozłączanie obwodu wtórnego – grozi to indukowaniem niebezpiecznych napięć.

FAQ

• Czy przekładnik nadaje się do pomiarów w układach trójfazowych? Przekładnik jest jednofazowy, dlatego w układach trójfazowych należy stosować trzy przekładniki (po jednym na fazę) lub układ symetryczny.
• Jaki jest maksymalny prąd pierwotny? Przekładnik przeznaczony jest do pomiaru prądów do 1600A – zakres zgodny z oznaczeniem 1600-5A.
• Dlaczego nie wolno rozłączać obwodu wtórnego podczas pracy? Rozłączenie obwodu wtórnego podczas przepływu prądu w uzwojeniu pierwotnym powoduje powstanie wysokiego napięcia na zaciskach wtórnych, co stanowi zagrożenie porażeniowe i może uszkodzić podłączone urządzenia.
