Przekładnik prądowy trójfazowy, nap. znamionowe 720V AC, 400/5A | TP-400-5 F&F

Opis i Kluczowe Cechy

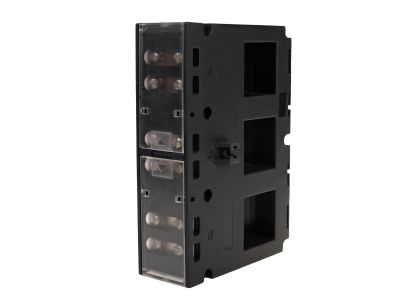

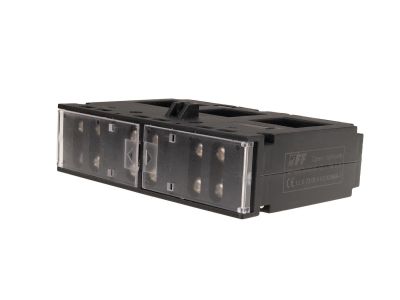

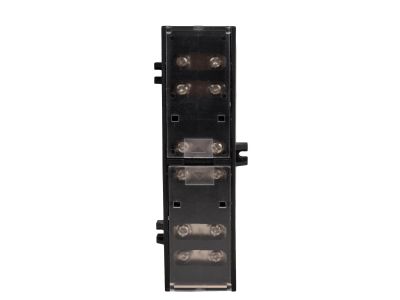

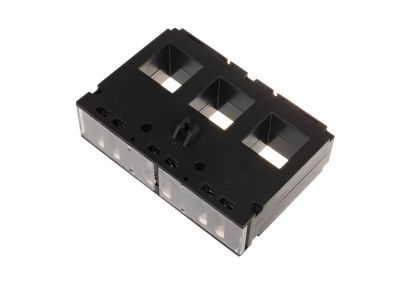

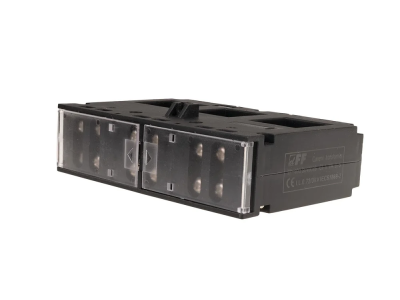

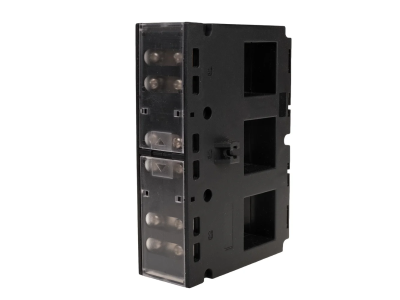

Trójfazowy przekładnik prądowy TP-400-5 o zamkniętym rdzeniu i przekładni 400/5 A przeznaczony jest do pośrednich pomiarów prądów w sieciach trójfazowych. Dzięki napięciu znamionowemu 720 V AC i klasie dokładności 1 zapewnia wiarygodne odczyty nawet przy znacznym obciążeniu. Kompaktowa budowa 3 w 1 (trzy fazy w jednym korpusie) oraz otwór 31 mm × 31 mm ułatwiają montaż na wyjściach rozłączników mocy, oszczędzając miejsce w rozdzielnicy.

• Przekładnia 400/5 A: Umożliwia bezpieczne przekształcenie prądu pierwotnego na standardowy sygnał wtórny 5 A, odpowiedni do współpracy z licznikami, przekaźnikami i miernikami.
• Klasa dokładności 1: Gwarantuje niski błąd pomiaru, niezbędny w aplikacjach rozliczeniowych i monitoringu zużycia energii.
• Moc 3,75 VA: Zapewnia wystarczający zapas mocy do zasilania układów pomiarowych bez ryzyka nasycenia rdzenia.
• Współczynnik bezpieczeństwa FS ≥ 5: Chroni przyrządy pomiarowe przed uszkodzeniem w przypadku zwarć w obwodzie pierwotnym.
• Stopień ochrony IP20 oraz zaciski śrubowe 4 mm²: Gwarantują bezpieczne i pewne przyłącze przewodów w suchych pomieszczeniach rozdzielnic.

Zgodność z Normami

Przekładnik TP-400-5 spełnia wymagania normy IEC 60044-1 dotyczącej przekładników prądowych. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Trójfazowy przekładnik prądowy TP-400-5 znajduje zastosowanie wszędzie tam, gdzie wymagany jest precyzyjny, pośredni pomiar prądu w sieciach niskiego napięcia. Sprawdza się zarówno w nowych instalacjach, jak i modernizowanych rozdzielnicach.

• Pomiar prądu w obwodach trójfazowych – w licznikach energii, analizatorach sieci i rejestratorach.
• Sterowanie i zabezpieczanie – dostarczanie sygnału pomiarowego do przekaźników nadprądowych, styczników lub PLC.
• Monitoring zużycia energii w automatyce budynkowej oraz w przemyśle, np. w rozdzielniach głównych i podrozdzielniach.
• Bezpośredni montaż na rozłącznikach mocy (typ Isomax, NS i analogiczne) – oszczędność czasu instalacji i miejsca w szafie.

Wskazówki Montażowe

Montaż i podłączenie przekładnika prądowego mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN), tablicy montażowej lub bezpośrednio na przewodzie za pomocą uchwytów. Przed dociśnięciem zacisków należy odizolować przewody do odpowiedniej długości i stosować końcówki odpowiednie dla przekroju do 4 mm². Moment dokręcający zacisków wynosi 0,5 Nm – należy go przestrzegać, aby uniknąć uszkodzenia przyłącza. Przekrój przewodów po stronie wtórnej dobrać do prądu znamionowego 5 A. Dopuszczalna pozycja montażu: pionowa lub pozioma.

FAQ

• Czy przekładnik ma podświetlenie lub wbudowany LED? Nie, TP-400-5 to pasywny przekładnik pomiarowy – nie zawiera elementów podświetlających ani sygnalizacyjnych. Do odczytu wymaga podłączenia do miernika lub licznika.
• Jaki jest stopień ochrony (IP) tego przekładnika? Stopień ochrony obudowy wynosi IP20 – urządzenie nadaje się do montażu w suchych pomieszczeniach rozdzielnic, nie jest przystosowane do pracy w warunkach wilgotnych ani zapylonych.
• W jakim trybie pracy styku pracuje przekładnik? Przekładnik prądowy nie posiada styków ani łączy mechanicznych – jego działanie opiera się na indukcji magnetycznej. Jest przeznaczony do ciągłej pracy pomiarowej w obwodzie wtórnym pod obciążeniem do 5 A (prąd wtórny nominalny).
