Przekładnik prądowy trójfazowy, nap. znamionowe 720V AC, 300/5A | TP-300-5 F&F

Opis i Kluczowe Cechy

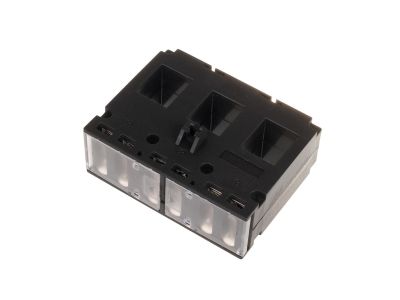

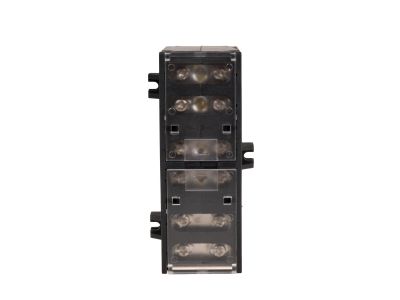

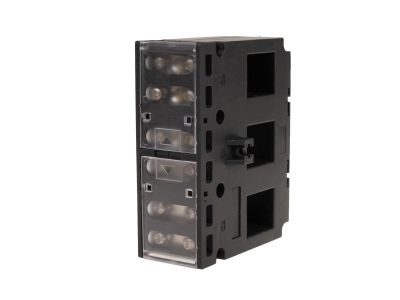

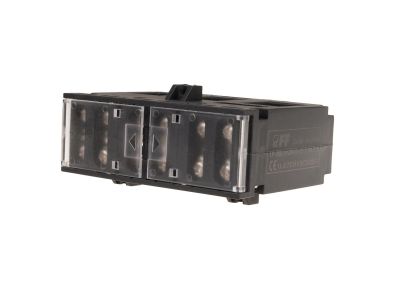

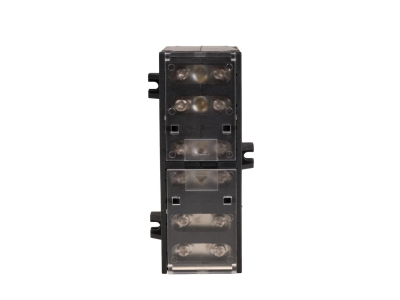

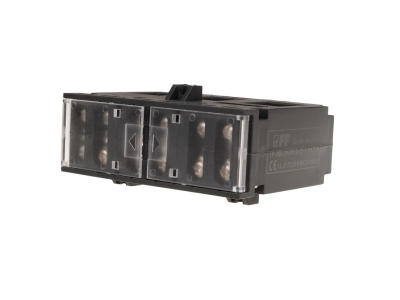

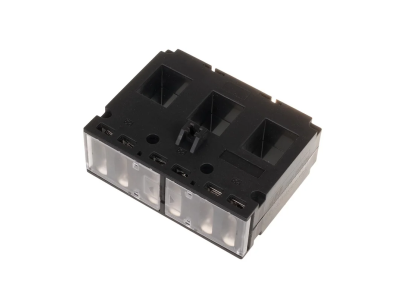

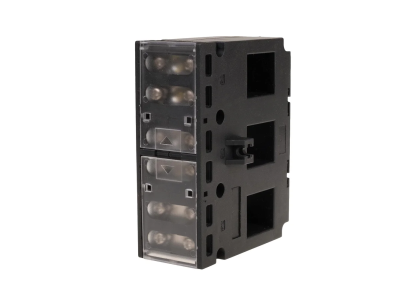

Przekładnik prądowy trójfazowy TP-300-5 to urządzenie pomiarowe z zamkniętym rdzeniem, przeznaczone do precyzyjnego pomiaru prądu w instalacjach trójfazowych. Dzięki przekładni 300/5 A i klasie dokładności 1 zapewnia wierne odwzorowanie prądu pierwotnego na wtórnym, co jest kluczowe dla prawidłowego monitorowania obciążeń i rozliczeń energii. Maksymalne napięcie pracy 720 V AC pozwala na zastosowanie w sieciach niskiego napięcia. Szeroki zakres temperatury pracy -5÷40°C gwarantuje niezawodne działanie w typowych warunkach przemysłowych.

• Przekładnia 300/5 A, klasa 1: Gwarantuje dokładność pomiaru na poziomie 1%, niezbędną przy rozliczeniach energii i monitoringu obciążeń.
• Moc 2,5 VA: Zapewnia wystarczający poziom mocy dla standardowych liczników i mierników, bez ryzyka przeciążenia.
• Maksymalne napięcie pracy 720 V AC: Pozwala na bezpieczne stosowanie w sieciach niskiego napięcia o napięciu międzyfazowym do 720 V.
• Współczynnik bezpieczeństwa FS ≥5: Chroni przyrządy pomiarowe przed uszkodzeniem w przypadku zwarcia w obwodzie pierwotnym poprzez nasycenie rdzenia.
• Napięcie przebicia izolacji 3 kV/1 min: Potwierdza wysoką wytrzymałość elektryczną, zapewniając bezpieczeństwo użytkowania.
• Uniwersalny montaż (szyna DIN / tablica / przewód) i stopień ochrony IP20: Umożliwia elastyczną instalację w rozdzielnicach, przy jednoczesnej ochronie przed przypadkowym dotknięciem.

Zgodność z Normami

Przekładnik prądowy TP-300-5 jest zgodny z normą IEC 60044-1 dotyczącą przekładników prądowych. Posiada oznaczenie CE, potwierdzające zgodność z wymaganiami Unii Europejskiej. Wyrób podlega bieżącej kontroli jakości w procesie produkcji.

Zastosowanie

Trójfazowy przekładnik prądowy TP-300-5 znajduje zastosowanie w systemach pomiarowych i monitoringu instalacji elektrycznych.

• Pomiar energii elektrycznej w układach trójfazowych – współpraca z licznikami energii i miernikami mocy.
• Monitoring obciążeń w rozdzielnicach głównych i podrozdzielniach – wizualizacja i kontrola poboru prądu.
• Sterowanie i automatyka – dostarczanie sygnału prądowego do przekaźników nadprądowych, zabezpieczeń silników oraz sterowników PLC.
• Pomiary kontrolne w instalacjach przemysłowych – współpraca z rejestratorami i analizatorami sieci.

Wskazówki Montażowe

Montaż przekładnika prądowego TP-300-5 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Przekładnik można montować na szynie DIN (TH35), płycie montażowej lub bezpośrednio na przewodzie w pozycji pionowej lub poziomej. Zaciski S1/S2 typu śrubowego przyjmują przewody o przekroju do 4 mm². Moment dokręcający wynosi 0,5 Nm. Przed pierwszym załączeniem należy upewnić się, że obwód wtórny jest zwarty (w przypadku pracy bez obciążenia), aby uniknąć niebezpiecznego napięcia na zaciskach wtórnych.

FAQ

• Jaką klasę dokładności ma przekładnik TP-300-5? Klasa 1 – oznacza to, że błąd przekładni prądowej w warunkach znamionowych jest mniejszy niż 1%, co gwarantuje dokładny pomiar.
• Czy ten przekładnik można montować na szynie DIN? Tak, przekładnik TP-300-5 przystosowany jest do montażu na szynie DIN (TH35), a także na tablicy lub bezpośrednio na przewodzie, co zapewnia elastyczność instalacji.
• Co oznacza współczynnik bezpieczeństwa FS ≥5? Współczynnik bezpieczeństwa (FS) informuje, że gdy prąd pierwotny przekroczy 5-krotność prądu znamionowego, rdzeń przekładnika nasyca się, ograniczając prąd wtórny i chroniąc podłączone przyrządy pomiarowe przed uszkodzeniem w warunkach zwarciowych.
