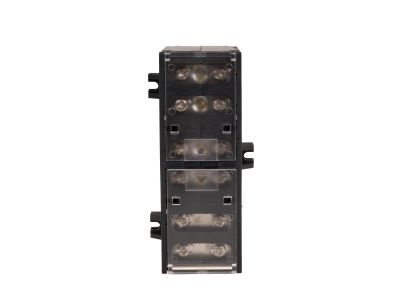

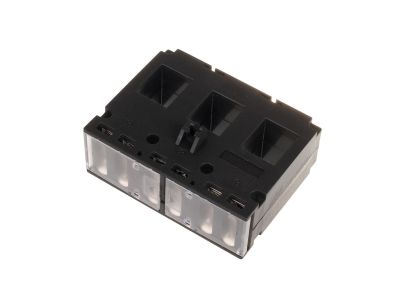

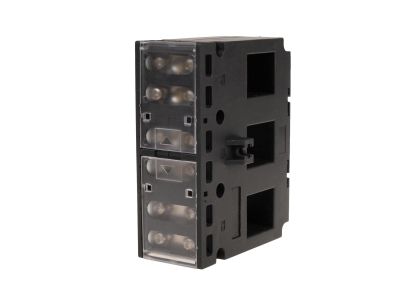

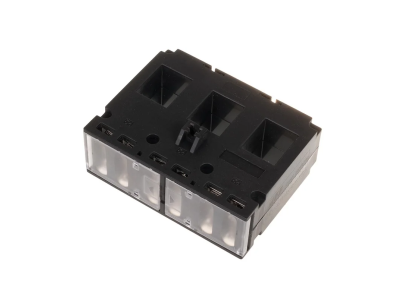

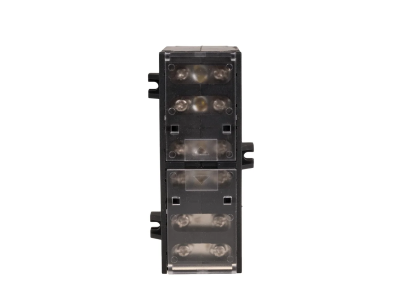

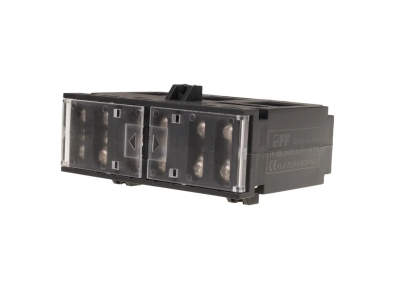

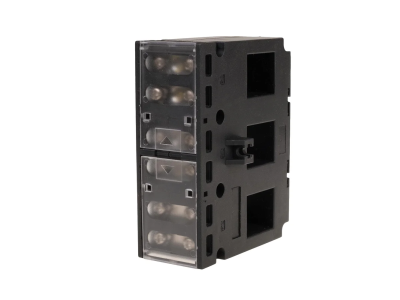

Przekładnik prądowy trójfazowy, nap. znamionowe 720V AC, 200/5A | TP-200-5 F&F

Opis i Kluczowe Cechy

Przekładnik prądowy trójfazowy TP-200-5 to urządzenie pomiarowe z zamkniętym rdzeniem, przeznaczone do pośredniego pomiaru prądów w układach trójfazowych. Dzięki przekładni 200/5 A, klasie dokładności 1 i mocy 2,5 VA zapewnia precyzyjne odwzorowanie prądu pierwotnego na wtórny, co umożliwia bezpieczne podłączenie mierników i przekaźników. Maksymalne napięcie pracy wynosi 720 V AC, a zintegrowana konstrukcja trzech faz w jednym korpusie oszczędza miejsce w rozdzielnicy.

• Przekładnia 200/5 A: Oferuje standardowe przełożenie pomiarowe, umożliwiające łatwe podłączenie do liczników energii i mierników – prąd wtórny 5 A jest bezpieczny dla aparatury pomiarowej.
• Klasa dokładności 1: Gwarantuje niski błąd pomiaru (±1%), co jest kluczowe przy rozliczeniach energii i monitoringu parametrów sieci.
• Moc 2,5 VA: Zapewnia wystarczający zapas mocy do zasilania typowych mierników cyfrowych i przekaźników bez ryzyka nasycenia rdzenia.
• Napięcie pracy 720 V AC: Przystosowany do pracy w sieciach niskiego napięcia o napięciu międzyfazowym do 720 V – spełnia wymagania standardowych instalacji przemysłowych.
• Współczynnik bezpieczeństwa FS ≤ 5: Ogranicza prąd wtórny podczas zwarć, chroniąc podłączone przyrządy przed uszkodzeniem.

Zgodność z Normami

Przekładnik spełnia wymagania normy IEC 60044-1 dotyczącej przekładników prądowych. Posiada certyfikat CE. Napięcie przebicia izolacji wynosi 3 kV/1 min, co potwierdza bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Trójfazowy przekładnik TP-200-5 znajduje zastosowanie wszędzie tam, gdzie wymagany jest dokładny pomiar prądu w układach trójfazowych. Jego kompaktowa budowa (3 w 1) ułatwia montaż w ograniczonej przestrzeni.

• Pomiar prądu w rozdzielnicach głównych i podrozdzielnicach – do współpracy z licznikami energii elektrycznej.
• Monitoring obciążenia w instalacjach przemysłowych i komercyjnych – sygnał prądowy 5 A może być podawany do przekaźników kontrolnych lub sterowników PLC.
• Montaż bezpośrednio na wyjściach rozłączników mocy (np. seria ABB Isomax, Merlin Gerin NS) – oszczędność czasu montażu i miejsca w szafie elektrycznej.
• Współpraca z miernikami panelowymi i rejestratorami parametrów sieci – dzięki klasie 1 uzyskuje się wiarygodne dane pomiarowe.

Wskazówki Montażowe

Montaż może być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich obwodach pierwotnych i wtórnych. Przekładnik może być instalowany na szynie DIN TH35, na tablicy montażowej lub bezpośrednio na przewodzie (w zależności od konstrukcji mocowania). Pozycja montażu: pionowa lub pozioma, zgodnie z danymi producenta. Zaciski S1/S2 przystosowane do przewodów o przekroju do 4 mm² – moment dokręcający 0,5 Nm. Przekrój przewodów w obwodzie pierwotnym dobierz zgodnie z obciążalnością prądową dla prądu znamionowego 200 A.

FAQ

• Jakie jest maksymalne napięcie pracy przekładnika? Maksymalne napięcie pracy wynosi 720 V AC. Przekładnik jest przystosowany do sieci niskiego napięcia (np. 230/400 V AC) i może pracować przy napięciu międzyfazowym do 720 V.
• Czy przekładnik nadaje się do pomiaru prądów stałych? Nie. Przekładnik jest przeznaczony wyłącznie do pomiaru prądów przemiennych o częstotliwości 50–60 Hz. Nie należy go stosować w obwodach DC.
• Jaki stopień ochrony ma obudowa? Stopień ochrony wynosi IP20 – oznacza to, że urządzenie jest chronione przed ciałami stałymi o średnicy powyżej 12,5 mm, ale nie jest odporne na wilgoć. Montaż w suchym wnętrzu rozdzielnicy jest zalecany.
