Przekładnik prądowy trójfazowy, nap. znamionowe 720V AC, 150/5A | TP-150-5 F&F

Opis i Kluczowe Cechy

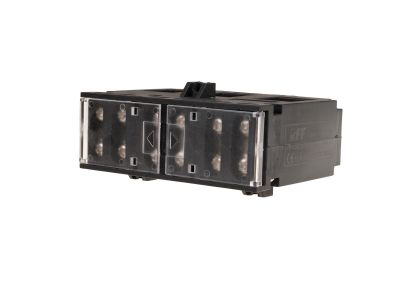

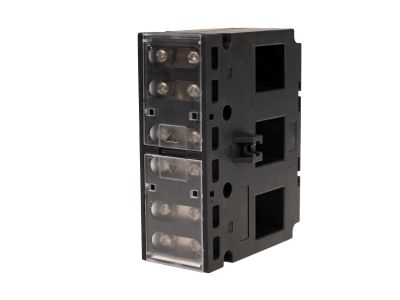

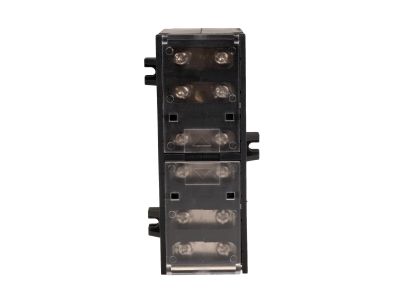

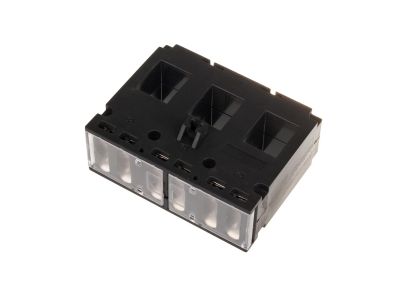

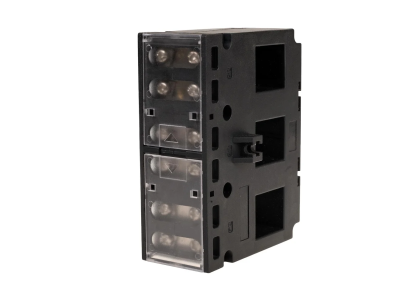

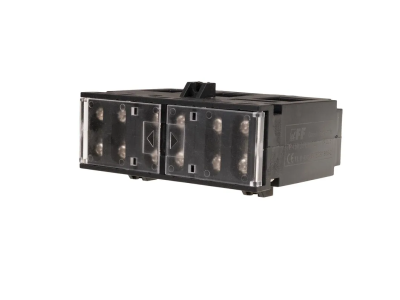

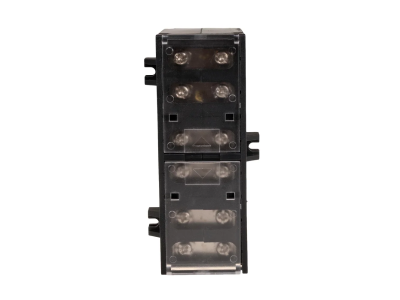

Trójfazowy przekładnik prądowy TP-150-5 to urządzenie pomiarowe z zamkniętym rdzeniem, przeznaczone do pośrednich pomiarów prądów trójfazowych. Dzięki przekładni 150/5 A i mocy 2,5 VA zapewnia dokładne odwzorowanie prądu pierwotnego na wtórnym, co pozwala na bezpieczne monitorowanie obciążeń w instalacjach przemysłowych i budynkowych. Kompaktowa obudowa o wymiarach 76,5×74×80 mm umożliwia montaż na szynie DIN, tablicy lub przewodzie, oszczędzając miejsce w rozdzielnicy.

• Przekładnia 150/5 A: Odpowiednia do pomiaru prądów do 150 A; prąd wtórny 5 A umożliwia podłączenie standardowych mierników i zabezpieczeń.
• Klasa dokładności 1: Gwarantuje błąd wskazań nieprzekraczający 1% – niezbędny przy rozliczeniowych pomiarach energii i monitoringu jakości zasilania.
• Moc 2,5 VA: Zapewnia stabilną pracę nawet przy długich przewodach i obciążeniu przetworników lub liczników.
• Napięcie znamionowe 720 V AC: Umożliwia zastosowanie w instalacjach niskiego napięcia z wysokimi wymaganiami izolacyjnymi.
• Stopień ochrony IP20: Chroni przed dostępem do części czynnych – bezpieczny montaż w suchych rozdzielnicach wewnętrznych.

Zgodność z Normami

Produkt jest zgodny z normą IEC 60044-1, co potwierdza spełnienie wymagań dotyczących dokładności, izolacji i bezpieczeństwa użytkowania. Posiada certyfikat CE.

Zastosowanie

Przekładnik TP-150-5 znajduje zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne odwzorowanie prądu trójfazowego przy jednoczesnej oszczędności miejsca. Może być montowany bezpośrednio na wyjściach rozłączników mocy (np. seria ABB Isomax, Merlin Gerlin NS) lub jako element szaf sterowniczych.

• Pomiar energii elektrycznej w rozdzielnicach głównych i podlicznikowych.
• Monitorowanie obciążenia silników, transformatorów i innych odbiorników trójfazowych.
• Podłączenie przekaźników przeciążeniowych lub zabezpieczeń ziemnozwarciowych.
• Współpraca z systemami automatyki budynkowej (BMS) i PLC do analizy parametrów sieci.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie we wszystkich obwodach. Przekładnik można mocować na szynie DIN TH35, na tablicy montażowej lub bezpośrednio na przewodzie. Zaciski S1/S2 przystosowane są do przewodów o przekroju 4 mm². Moment dokręcający wynosi 0,5 Nm (należy stosować sprawdzany klucz dynamometryczny). Należy pamiętać, że obwód wtórny przekładnika nie może być rozwarty podczas przepływu prądu – grozi to niebezpiecznym przepięciem.

FAQ

• Jaki jest stopień ochrony przekładnika? Stopień ochrony wynosi IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm. Produkt przeznaczony jest do montażu w suchych rozdzielnicach wewnętrznych.
• Czy przekładnik można montować na szynie DIN? Tak, obudowa umożliwia montaż na szynie DIN TH35, a także na tablicy lub przewodzie (poprzez opaskę). Pozycja montażu może być pionowa lub pozioma.
• Jaka jest klasa dokładności i czy nadaje się do rozliczeń? Klasa dokładności to 1 – błąd pomiaru nie przekracza 1%. Jest to wystarczająca dokładność dla typowych zastosowań pomiarowych i monitoringowych, jednak w przypadku bezpośrednich rozliczeń energii należy sprawdzić wymagania lokalnego operatora sieci.
