Przekładnik prądowy TO z otwieranym rdzeniem 21x32mm, 100/5 A/A, 1.5VA, kl. 1, FS5, IP20 | TO-100-5 F&F

Opis i Kluczowe Cechy

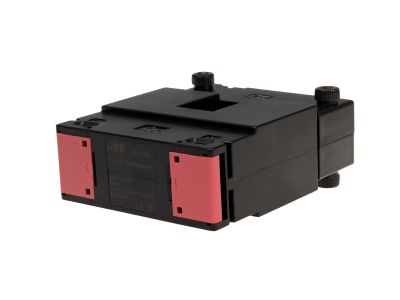

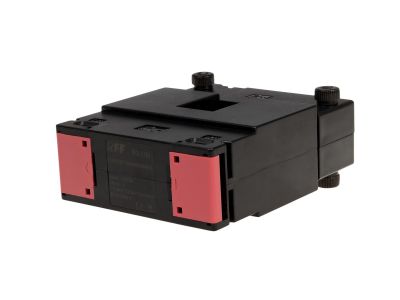

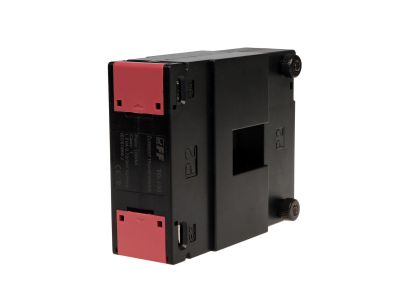

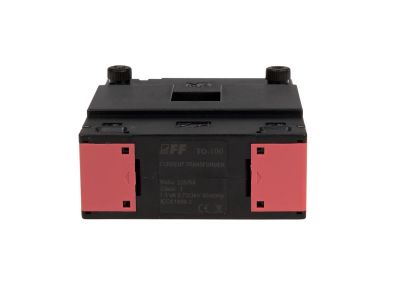

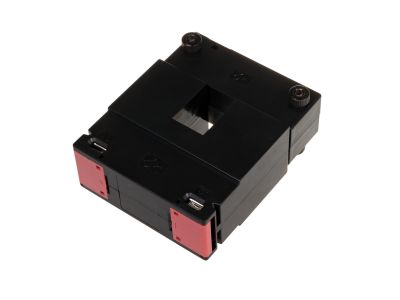

Przekładnik prądowy TO-100-5 marki F&F to zaawansowane urządzenie pomiarowe zaprojektowane z myślą o profesjonalnych systemach elektroenergetycznych. Kluczową cechą tego modelu jest konstrukcja z otwieranym rdzeniem o wymiarach okna 21x32 mm, co stanowi przełomowe rozwiązanie w modernizacji istniejących instalacji. Dzięki tej budowie, instalatorzy mogą zamontować przekładnik na pracujących przewodach bez konieczności ich rozcinania czy demontażu szyn prądowych, co znacząco redukuje czas przestoju i koszty robocizny.

• Przekładnia prądowa: Znamionowy prąd pierwotny 100 A jest precyzyjnie transformowany na prąd wtórny 5 A, co pozwala na współpracę z większością standardowych mierników, multimetrów i analizatorów parametrów sieci.
• Klasa dokładności 1: Gwarantuje błąd pomiarowy nieprzekraczający 1%, co jest kluczowe w systemach rozliczeniowych i precyzyjnym monitoringu energii.
• Moc znamionowa 1,5 VA: Pozwala na podłączenie urządzeń pomiarowych przy zachowaniu stabilności sygnału wyjściowego.
• Współczynnik bezpieczeństwa FS 5: Skutecznie chroni podłączone przyrządy pomiarowe przed skutkami prądów zwarciowych, ograniczając wzrost prądu po stronie wtórnej.
• Izolacja i bezpieczeństwo: Urządzenie charakteryzuje się napięciem przebicia izolacji na poziomie 3 kV przez 1 minutę oraz maksymalnym napięciem pracy wynoszącym 0,66 kV AC.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami międzynarodowymi. Przekładnik spełnia wymagania normy IEC 60044-1, co potwierdza jego wysoką jakość wykonania oraz powtarzalność parametrów metrologicznych. Stopień ochrony IP20 zapewnia bezpieczne użytkowanie wewnątrz rozdzielnic, chroniąc przed przypadkowym dotykiem części pod napięciem przez personel techniczny.

Zastosowanie

Przekładnik TO-100-5 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w:

• Systemach monitoringu zużycia energii elektrycznej w zakładach przemysłowych.
• Modernizacji starych rozdzielnic, gdzie demontaż okablowania jest niemożliwy lub nieekonomiczny.
• Układach automatyki budynkowej i przemysłowej do kontroli obciążenia maszyn.
• Współpracy z licznikami energii elektrycznej oraz systemami zarządzania energią (EMS).

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny, jednak wymaga zachowania zasad bezpieczeństwa. Przekładnik może być montowany w pozycji pionowej lub poziomej na tablicy montażowej. Przyłącza S1 oraz S2 zostały wyposażone w solidne zaciski śrubowe o przekroju 4 mm², co zapewnia trwały kontakt elektryczny. Podczas instalacji należy zwrócić uwagę na moment dokręcania śrub, który wynosi 0,5 Nm – zapobiega to uszkodzeniu zacisków przy jednoczesnym zapewnieniu optymalnego docisku. Przed uruchomieniem należy upewnić się, że obwód wtórny jest zamknięty, aby uniknąć indukowania się niebezpiecznie wysokich napięć.

FAQ

• Czy muszę odłączać zasilanie podczas montażu? Choć otwierany rdzeń pozwala na montaż na kablu, ze względów bezpieczeństwa i zgodnie z dobrą praktyką inżynierską, zaleca się wykonywanie prac przy wyłączonym napięciu.
• Jaki jest maksymalny wymiar przewodu, który zmieści się w oknie? Okno przekładnika ma wymiary 21x32 mm, co pozwala na montaż na większości standardowych kabli i szyn o prądzie znamionowym do 100 A.
• Czy przekładnik może pracować w niskich temperaturach? Tak, zakres temperatury pracy urządzenia wynosi od -15°C do 50°C, co pozwala na jego stosowanie w nieogrzewanych rozdzielnicach zewnętrznych.
