Przekładnik prądowy TI Fi-22mm, 60/5 A/A, 2.5VA, kl. 1, FS5, IP20 | TI-60-5 F&F

Opis i Kluczowe Cechy

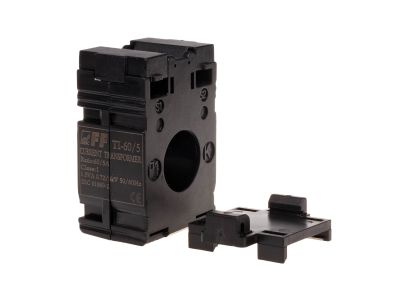

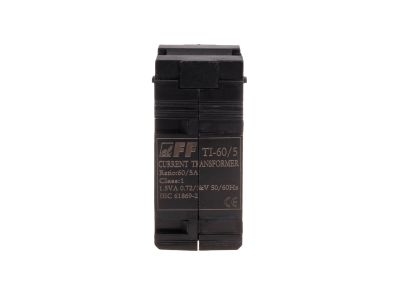

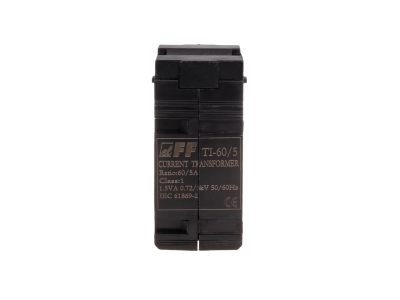

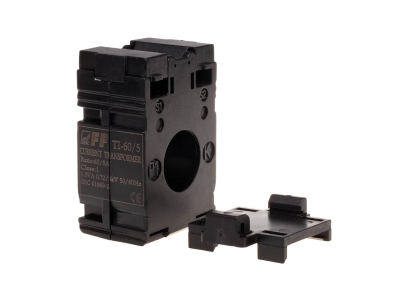

Przekładnik prądowy TI-60-5 marki F&F to profesjonalne urządzenie jednofazowe o budowie z zamkniętym rdzeniem, zaprojektowane do precyzyjnego przekształcania wysokich natężeń prądu pierwotnego na wartości bezpieczne dla aparatury pomiarowej. Przekładnia prądowa wynosi 60/5, co oznacza, że prąd o natężeniu 60 A w obwodzie pierwotnym jest transformowany na prąd 5 A na wyjściu wtórnym. Urządzenie charakteryzuje się klasą dokładności 1, co zapewnia niski błąd pomiarowy, niezbędny w systemach monitoringu energii i rozliczeniach wewnętrznych.

• Moc znamionowa: Moc wynosząca 2,5 VA pozwala na podłączenie standardowych mierników, multimetrów czy analizatorów parametrów sieci bez ryzyka przeciążenia obwodu wtórnego.
• Współczynnik bezpieczeństwa FS < 5: Parametr ten chroni podłączone przyrządy pomiarowe przed skutkami prądów zwarciowych, ograniczając wzrost prądu wtórnego przy awariach w sieci pierwotnej.
• Izolacja i bezpieczeństwo: Napięcie przebicia izolacji na poziomie 3 kV w czasie 1 minuty oraz maksymalne napięcie pracy 0,66 kV AC gwarantują stabilną pracę w instalacjach niskiego napięcia.
• Solidne przyłącza: Zaciski śrubowe S1/S2 o przekroju 4 mm² umożliwiają pewny montaż przewodów pomiarowych, a zalecany moment dokręcania 0,5 Nm zapewnia optymalny styk elektryczny.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi wymogami normy IEC 60044-1, która definiuje standardy dla przekładników prądowych stosowanych w układach pomiarowych i zabezpieczeniowych. Dzięki temu inżynierowie i instalatorzy mają pewność co do powtarzalności parametrów technicznych oraz bezpieczeństwa użytkowania w profesjonalnych rozdzielnicach elektrycznych. Stopień ochrony IP20 zapewnia podstawową ochronę przed dotykiem części pod napięciem.

Zastosowanie

Przekładnik TI-60-5 znajduje szerokie zastosowanie w nowoczesnej energetyce oraz automatyce przemysłowej. Jest idealnym rozwiązaniem do:

• Układów pomiaru prądu w szafach sterowniczych i rozdzielnicach głównych.
• Współpracy z licznikami energii elektrycznej oraz multimetrami tablicowymi.
• Systemów zarządzania energią (EMS), gdzie wymagana jest konwersja sygnałów wysokoprądowych na standardowe sygnały wejściowe 5 A.
• Monitorowania obciążenia maszyn i urządzeń w zakładach produkcyjnych.

Wskazówki Montażowe

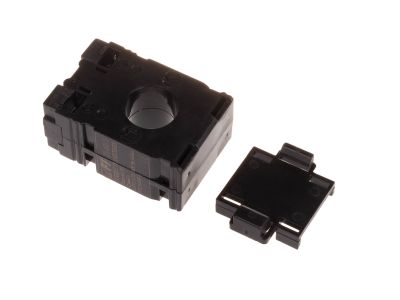

Montaż urządzenia jest intuicyjny i elastyczny, co pozwala na optymalne zagospodarowanie przestrzeni w rozdzielnicy. Przekładnik posiada otwór o średnicy 22 mm (P1/P2), co umożliwia przeprowadzenie kabla lub szynoprzewodu o odpowiednim przekroju. Urządzenie może być montowane zarówno w pozycji pionowej, jak i poziomej, bezpośrednio na tablicy lub szynoprzewodzie. Podczas instalacji należy zwrócić szczególną uwagę na kierunek przepływu prądu (oznaczenia P1/P2) oraz upewnić się, że obwód wtórny (S1/S2) jest zamknięty przed podaniem prądu na obwód pierwotny, co zapobiega wystąpieniu niebezpiecznych przepięć.

FAQ

• Czy przekładnik może pracować z prądem stałym DC? Nie, urządzenie jest przeznaczone wyłącznie do pracy w sieciach prądu przemiennego AC o częstotliwości 50÷60 Hz.
• Jaki jest maksymalny przekrój przewodu, który przejdzie przez otwór? Otwór o średnicy 22 mm pozwala na montaż na przewodach, których średnica zewnętrzna wraz z izolacją nie przekracza tej wartości.
• W jakich temperaturach może pracować urządzenie? Przekładnik jest przystosowany do pracy w zakresie temperatur od -5°C do +40°C, co odpowiada standardowym warunkom panującym wewnątrz budynków i hal przemysłowych.
