Przekładnik prądowy TI Fi-22mm (30/25/20x10mm), 200/5 A/A, 5VA, kl. 0.5, FS5, IP20 | TI-200-5 F&F

Opis i Kluczowe Cechy

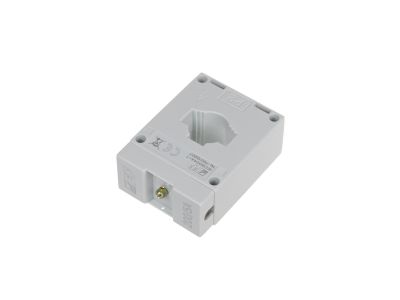

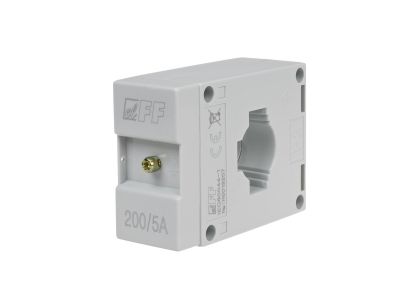

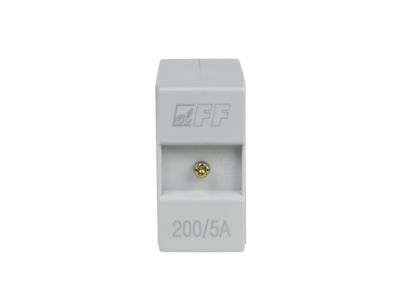

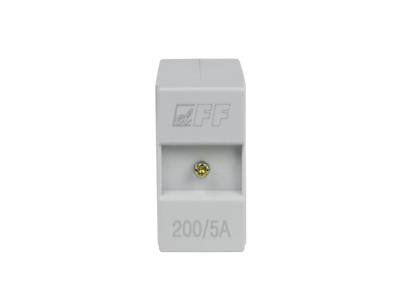

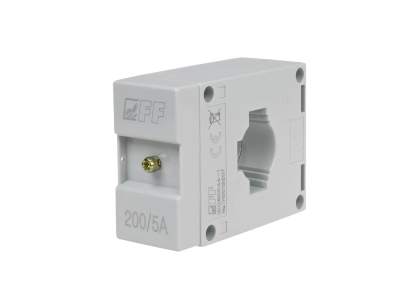

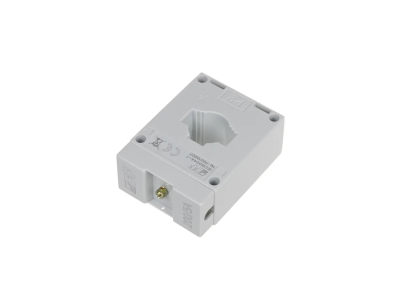

Przekładnik prądowy TI-200-5 marki F&F to profesjonalne urządzenie jednofazowe o budowie z zamkniętym rdzeniem, zaprojektowane do precyzyjnego przekształcania wysokich natężeń prądu pierwotnego na wartości bezpieczne dla aparatury pomiarowej. Przekładnia prądowa wynosi 200/5, co oznacza, że prąd o natężeniu 200 A w obwodzie pierwotnym zostaje proporcjonalnie zredukowany do prądu 5 A na wyjściu wtórnym. Urządzenie charakteryzuje się wysoką klasą dokładności 0,5, co czyni je idealnym rozwiązaniem do systemów rozliczeniowych i zaawansowanego monitoringu energii.

• Moc znamionowa: Moc wynosząca 5 VA pozwala na podłączenie urządzeń pomiarowych o standardowym poborze mocy bez ryzyka utraty dokładności pomiaru.
• Współczynnik bezpieczeństwa FS 5: Parametr ten gwarantuje ochronę podłączonych przyrządów pomiarowych przed skutkami prądów zwarciowych, ograniczając wzrost prądu wtórnego w sytuacjach awaryjnych.
• Izolacja i bezpieczeństwo: Napięcie przebicia izolacji na poziomie 3 kV przez 1 minutę oraz maksymalne napięcie pracy 0,66 kV AC zapewniają stabilną pracę w instalacjach niskiego napięcia.
• Solidne przyłącza: Zaciski śrubowe S1/S2 o przekroju 4 mm² umożliwiają pewny montaż przewodów, a zalecany moment dokręcania 0,5 Nm zapobiega poluzowaniu styków.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami międzynarodowymi. Kluczową normą jest IEC 60044-1, która definiuje wymagania techniczne dla przekładników prądowych stosowanych w układach pomiarowych i zabezpieczeniowych. Dzięki temu użytkownik ma pewność powtarzalności parametrów oraz pełnej kompatybilności z nowoczesnymi systemami automatyki budynkowej i przemysłowej.

Zastosowanie

Przekładnik TI-200-5 znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz przemysłowym. Jest niezbędnym elementem w układach, gdzie wymagany jest pomiar prądu o dużym natężeniu za pomocą mierników, multimetrów czy analizatorów parametrów sieci, których zakresy pomiarowe są ograniczone do 5 A. Dzięki uniwersalnemu otworowi o wymiarach 30/25/20x10 mm oraz średnicy Ø22 mm, urządzenie może być montowane bezpośrednio na szynoprzewodach lub kablach o różnych przekrojach. Jest to rozwiązanie dedykowane do tablic rozdzielczych, centrów sterowania silnikami oraz systemów zarządzania energią (EMS).

Wskazówki Montażowe

Montaż przekładnika powinien być przeprowadzony przez wykwalifikowany personel. Urządzenie oferuje elastyczność instalacji – może być montowane zarówno w pozycji pionowej, jak i poziomej, bezpośrednio na tablicy lub szynoprzewodzie. Podczas instalacji należy zwrócić szczególną uwagę na oznaczenia zacisków P1/P2 (strona pierwotna) oraz S1/S2 (strona wtórna), aby zachować poprawną polaryzację. Ważne jest, aby nigdy nie pozostawiać obwodu wtórnego przekładnika otwartego podczas pracy strony pierwotnej, gdyż może to prowadzić do powstania niebezpiecznych napięć. Stopień ochrony IP20 sugeruje montaż wewnątrz obudów lub szaf sterowniczych chroniących przed bezpośrednim kontaktem z częściami pod napięciem.

FAQ

• Czy przekładnik może pracować w temperaturach ujemnych? Tak, zakres temperatury pracy urządzenia wynosi od -5°C do +40°C, co pozwala na stabilną pracę w standardowych warunkach hal produkcyjnych i rozdzielni.
• Jaki jest maksymalny przekładany prąd? Przekładnik jest dedykowany do prądu pierwotnego o natężeniu znamionowym 200 A.
• Czy urządzenie posiada certyfikację? Tak, produkt spełnia normę IEC 60044-1, co potwierdza jego wysoką jakość wykonania i precyzję pomiarową.
