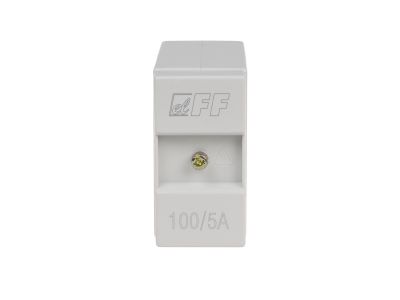

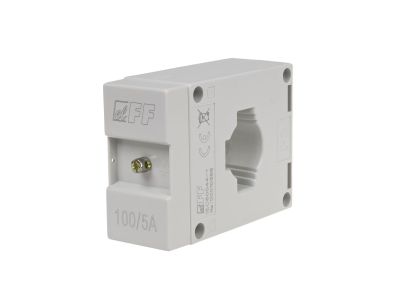

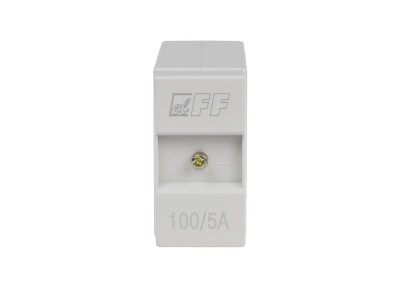

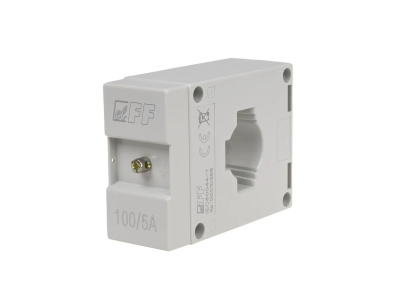

Przekładnik prądowy TI Fi-22mm (30/25/20x10mm), 100/5 A/A, 2.5VA, kl. 0.5, FS5, IP20 | TI-100-5 F&F

Opis i Kluczowe Cechy

Przekładnik prądowy TI-100-5 marki F&F to profesjonalne urządzenie jednofazowe o budowie z zamkniętym rdzeniem, zaprojektowane do precyzyjnego przekształcania wysokich natężeń prądu pierwotnego na wartości bezpieczne dla aparatury pomiarowej. Przekładnia znamionowa wynosi 100/5 A, co oznacza, że prąd o natężeniu 100 A w obwodzie głównym jest transformowany na prąd 5 A na wyjściu wtórnym. Urządzenie charakteryzuje się wysoką klasą dokładności 0,5, co czyni je idealnym rozwiązaniem do systemów rozliczeniowych i zaawansowanego monitoringu energii.

• Wysoka precyzja: Klasa dokładności 0,5 zapewnia minimalny błąd pomiarowy, niezbędny w profesjonalnych instalacjach elektroenergetycznych.
• Bezpieczeństwo aparatury: Współczynnik bezpieczeństwa FS mniejszy niż 5 (FS<5) skutecznie chroni podłączone mierniki przed skutkami prądów zwarciowych poprzez nasycenie rdzenia.
• Solidna izolacja: Napięcie przebicia izolacji na poziomie 3 kV w czasie 1 minuty gwarantuje niezawodność w trudnych warunkach pracy przy maksymalnym napięciu roboczym 0,66 kV AC.
• Uniwersalne przyłącza: Zaciski śrubowe S1/S2 o przekroju 4 mm² pozwalają na pewny montaż przewodów pomiarowych z momentem dokręcania 0,5 Nm.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami międzynarodowymi. Kluczowym punktem odniesienia jest norma IEC 60044-1, która definiuje wymagania techniczne dla przekładników prądowych stosowanych w układach pomiarowych i zabezpieczeniowych. Dzięki temu inżynierowie i projektanci mają pewność, że urządzenie spełnia globalne wymogi bezpieczeństwa oraz kompatybilności elektromagnetycznej, co jest kluczowe przy odbiorach technicznych instalacji.

Zastosowanie

Przekładnik TI-100-5 znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest niezastąpiony wszędzie tam, gdzie zachodzi potrzeba monitorowania obciążenia sieci o natężeniu do 100 A. Główne obszary wykorzystania to:

• Systemy zarządzania energią (EMS) i monitoringu zużycia prądu.
• Układy pomiarowe w rozdzielnicach głównych i oddziałowych.
• Współpraca z licznikami energii elektrycznej, multimetrami cyfrowymi oraz analizatorami parametrów sieci.
• Automatyka przemysłowa – dostarczanie sygnału prądowego do przekaźników nadprądowych i sterowników PLC.

Wskazówki Montażowe

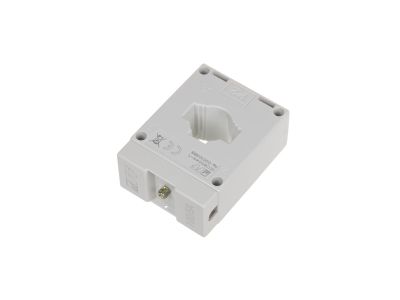

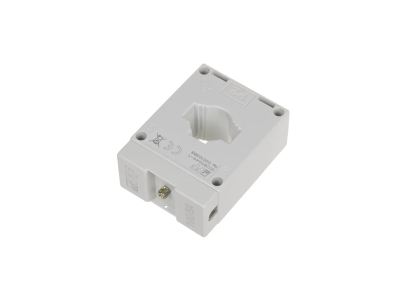

Konstrukcja przekładnika umożliwia elastyczny montaż zarówno w pozycji pionowej, jak i poziomej, co ułatwia adaptację w ciasnych przestrzeniach rozdzielnic. Urządzenie można zamontować bezpośrednio na tablicy lub na szynoprzędzie. Otwór okienny o wymiarach 30/25/20 x 10 mm oraz średnica wewnętrzna Fi 22 mm pozwalają na wygodne przeprowadzenie szyn prądowych lub kabli o różnych przekrojach. Podczas instalacji należy zwrócić szczególną uwagę na poprawne podłączenie zacisków S1 i S2 oraz zachowanie odpowiedniego momentu dokręcania (0,5 Nm), aby uniknąć przegrzewania się styków. Stopień ochrony IP20 sugeruje montaż wewnątrz obudów chroniących przed bezpośrednim kontaktem z pyłem i wilgocią.

FAQ

• Czy przekładnik może pracować z otwartym obwodem wtórnym? Nie, kategorycznie zabrania się rozłączania obwodu wtórnego (S1, S2) w czasie, gdy przez obwód pierwotny płynie prąd. Może to doprowadzić do powstania wysokiego napięcia niebezpiecznego dla życia i uszkodzenia izolacji urządzenia.
• Jaka jest maksymalna temperatura pracy urządzenia? Przekładnik jest przystosowany do pracy w zakresie temperatur od -5°C do +40°C.
• Co oznacza parametr FS<5? Jest to współczynnik bezpieczeństwa przyrządu. W przypadku wystąpienia zwarcia w sieci, przekładnik nasyci się szybciej, ograniczając prąd wtórny, co chroni podłączone do niego delikatne urządzenia pomiarowe przed zniszczeniem.
