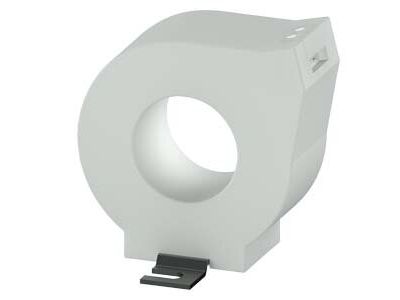

Przekładnik prądowy sumujący do zewnętrznej kontroli zwarć doziemnych, średnica wew. 35mm, 30mA-40A | 3UL2302-1A Siemens

Alternatywny kod produktu: 3UL23021A

Opis i Kluczowe Cechy

Przekładnik prądowy sumujący 3UL2302-1A firmy Siemens został zaprojektowany do zewnętrznej kontroli zwarć doziemnych w instalacjach niskiego napięcia. Dzięki średnicy wewnętrznej 35 mm umożliwia objęcie przewodów o znacznym przekroju, a zakres pomiarowy 30 mA – 40 A pozwala wykrywać zarówno niewielkie prądy upływowe, jak i pełne prądy zwarciowe doziemne. Kompaktowa budowa ułatwia montaż w rozdzielnicach i szafach sterowniczych.

• Średnica wewnętrzna 35 mm: umożliwia przeciągnięcie przewodów o dużym przekroju lub kilku przewodów równolegle, co ułatwia instalację w istniejących obwodach.
• Zakres pomiarowy 30 mA – 40 A: zapewnia czułość wystarczającą do wykrywania małych prądów upływowych oraz odporność na prądy zwarciowe doziemne – jeden przekładnik pokrywa szeroki zakres roboczy.
• Przeznaczony do zewnętrznej kontroli zwarć doziemnych: współpracuje z przekaźnikami ziemnozwarciowymi i układami monitorowania izolacji, zwiększając bezpieczeństwo instalacji.
• Konstrukcja sumująca: umożliwia pomiar różnicowy prądów fazowych – idealne rozwiązanie do detekcji prądów upływowych w układach 3-fazowych.
• Symbol 3UL2302-1A (Siemens): gwarancja jakości i kompatybilności z systemami automatyki oraz aparaturą modułową tej marki.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowano materiały i rozwiązania konstrukcyjne zgodne z standardami DIN, co potwierdza jego przydatność w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Przekładnik prądowy sumujący 3UL2302-1A znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna detekcja zwarć doziemnych i monitorowanie prądów upływowych.

• Monitorowanie ciągłości izolacji w rozdzielnicach głównych i podrozdzielniach – szybkie wykrywanie pierwszych objawów degradacji izolacji.
• Ochrona przeciwporażeniowa w instalacjach przemysłowych i komercyjnych – współpraca z przekaźnikami ziemnozwarciowymi do wyłączania zasilania przy przekroczeniu progu zadziałania.
• Kontrola obwodów silnikowych i odbiorników 3-fazowych – sumowanie prądów fazowych w celu wykrycia asymetrii powodowanej doziemieniem jednej fazy.
• Systemy automatyki budynkowej i zarządzania energią – dostarczanie sygnału pomiarowego do sterowników PLC i systemów BMS.

Wskazówki Montażowe

Montaż przekładnika prądowego 3UL2302-1A może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich obwodach, które będą przewlekane przez przekładnik. Przekładnik mocuje się na szynie DIN TH-35 lub za pomocą uchwytów w obudowie rozdzielnicy. Przewody należy przeprowadzić przez otwór o średnicy 35 mm, zachowując odpowiednie odstępy izolacyjne. Przekrój przewodów oraz moment dokręcania zacisków (jeżeli występują) należy dobrać zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy przekładnik 3UL2302-1A może współpracować z dowolnym przekaźnikiem ziemnozwarciowym? Przekładnik jest uniwersalnym elementem pomiarowym przeznaczonym do zewnętrznej kontroli zwarć doziemnych. Jego zakres 30 mA – 40 A oraz charakterystyka częstotliwościowa (50/60 Hz) pozwalają na współpracę z większością przekaźników ziemnozwarciowych dostępnych na rynku. Zaleca się jednak sprawdzenie kompatybilności w karcie katalogowej konkretnego przekaźnika.
• Jakie przewody można przeciągnąć przez otwór o średnicy 35 mm? Średnica wewnętrzna 35 mm umożliwia przeciągnięcie przewodów o łącznym przekroju do ok. 960 mm² (w zależności od kształtu i liczby żył). W praktyce pozwala to na objęcie nawet kilku przewodów 3-fazowych w izolacji.
• Czy przekładnik nadaje się do montażu w rozdzielnicach modułowych? Tak, kompaktowa obudowa i możliwość mocowania na szynie TH-35 sprawiają, że przekładnik 3UL2302-1A można instalować w standardowych rozdzielnicach modułowych oraz szafach sterowniczych.
