Przekładnik prądowy, FuPacT ISFL250/630 150/5, klasa 1, 2,5VA | LV480885 Schneider Electric

Opis i Kluczowe Cechy

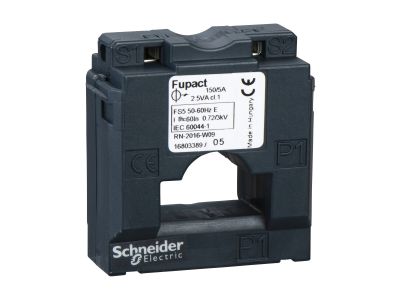

Przekładnik prądowy FuPacT ISFL250/630 o przekładni 150/5A, klasie dokładności 1 i mocy 2,5VA (symbol LV480885) przeznaczony jest do precyzyjnego pomiaru prądu w instalacjach niskiego napięcia. Dzięki klasie 1 gwarantuje niski błąd pomiaru, co przekłada się na dokładne wskazania przy współpracy z licznikami energii i systemami monitoringu. Kompaktowa konstrukcja ułatwia montaż w rozdzielnicach.

• Przekładnia 150/5 A: umożliwia bezpieczne przetwarzanie prądu pierwotnego do 150 A na standardowy obwód wtórny 5 A, idealny do układów pomiarowych i zabezpieczeniowych.
• Klasa dokładności 1: zapewnia błąd wskazań poniżej 1%, co jest wymagane w komercyjnych i przemysłowych systemach bilansowania energii.
• Moc 2,5 VA: wystarczająca do zasilania typowych liczników i przekaźników pomiarowych przy długościach kabli do kilku metrów.
• Model FuPacT ISFL250/630: konstrukcja dostosowana do montażu w rozdzielnicach niskiego napięcia z zachowaniem odpowiedniej izolacji.
• Niski błąd kątowy: dzięki wysokiej klasie dokładności przekładnik nie wprowadza istotnych przesunięć fazowych, co jest istotne przy pomiarze mocy czynnej i biernej.

Zgodność z Normami

Przekładnik prądowy został zaprojektowany zgodnie z wymogami europejskich norm dla transformatorów pomiarowych. Posiada certyfikat CE potwierdzający zgodność z dyrektywami Unii Europejskiej. Konkretne numery norm należy sprawdzić w dokumentacji technicznej producenta.

Zastosowanie

Przekładnik FuPacT ISFL250/630 znajduje zastosowanie w systemach pomiaru energii elektrycznej, automatyce budynkowej oraz instalacjach przemysłowych, gdzie wymagana jest dokładna informacja o prądzie obciążenia.

• Pomiar zużycia energii w budynkach komercyjnych i przemysłowych – współpraca z licznikami energii oraz systemami BMS.
• Monitoring prądu w rozdzielnicach głównych i podrozdzielniach – sygnał 5 A do wejść PLC lub rejestratorów.
• Wspomaganie zabezpieczeń przeciążeniowych i zwarciowych poprzez przekazanie dokładnego obrazu prądu do przekaźników.
• Diagnostyka i optymalizacja kosztów energii w instalacjach o zmiennym obciążeniu.

Wskazówki Montażowe

Montaż powinien być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP, przy bezwzględnie odłączonym napięciu w obwodzie pierwotnym. Przekładnik należy instalować zgodnie z wytycznymi producenta, z uwzględnieniem minimalnych odległości izolacyjnych. Przewody pierwotne i wtórne powinny być poprowadzone w sposób zapewniający nieprzekroczenie mocy znamionowej 2,5 VA. Przekrój przewodów wtórnych dobrać tak, aby spadek napięcia nie pogorszył klasy dokładności.

FAQ

• Jaka jest klasa dokładności tego przekładnika? Klasa 1 – błąd wskazań w zakresie pomiarowym nie przekracza 1%.
• Jaką moc znamionową ma strona wtórna? 2,5 VA. Należy dobrać obciążenie (przyrządy, kable) tak, by nie przekroczyć tej wartości.
• Czy przekładnik nadaje się do pomiaru energii na cele rozliczeniowe? Tak, klasa 1 spełnia wymagania dla komercyjnego pomiaru energii w systemach pośrednich.
