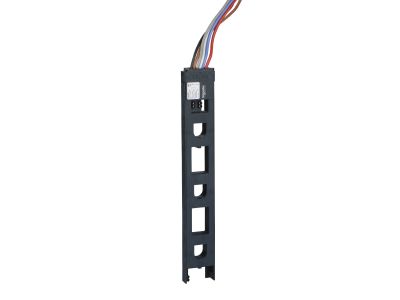

Przekładnik prądowy, FuPacT ISFL160 150/5A-CL 1-2,5VA | LV480881 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy serii FuPacT ISFL160 o symbolu LV480881 przeznaczony do pomiarów i zabezpieczeń w instalacjach niskiego napięcia. Jego podstawowe parametry – przekładnia 150/5 A, klasa dokładności 1 oraz zakres mocy znamionowej 1–2,5 VA – łączą wysoką precyzję z elastycznością doboru obciążenia pomiarowego. Solidna konstrukcja zapewnia niezawodność w długotrwałej eksploatacji.

• Przekładnia 150/5 A: Umożliwia bezpieczne przetwarzanie prądu pierwotnego do 150 A na standardowy sygnał wtórny 5 A, kompatybilny z licznikami, miernikami i przekaźnikami.
• Klasa dokładności 1: Gwarantuje błąd pomiaru ≤1% dla obciążeń w zakresie mocy znamionowej, co zapewnia wiarygodne rozliczanie energii i skuteczną ochronę.
• Moc znamionowa 1–2,5 VA: Szeroki zakres dopuszczalnego obciążenia strony wtórnej pozwala na podłączenie różnych urządzeń pomiarowych bez ryzyka nasycenia rdzenia.
• Kompaktowa obudowa: Oszczędza miejsce w rozdzielnicy i ułatwia montaż w standardowych układach szynoprzewodów.
• Uniwersalne zaciski: Umożliwiają szybkie i bezpieczne przyłączenie przewodów o odpowiednim przekroju (dobranym do prądu wtórnego 5 A).

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla przekładników pomiarowych i zabezpieczeniowych (zgodność z dyrektywami Unii Europejskiej). Posiada oznaczenie CE, co potwierdza deklarowane właściwości oraz bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Przekładnik prądowy ISFL160 znajduje zastosowanie wszędzie tam, gdzie niezbędny jest dokładny pomiar prądu i ochrona przed przeciążeniem lub zwarciem.

• Pomiar energii elektrycznej w układach półpośrednich – współpraca z licznikami energii czynnej i biernej.
• Sygnalizacja i sterowanie – zasilanie cewek przekaźników nadprądowych, styczników oraz modułów automatyki.
• Ochrona odbiorników – monitorowanie obciążenia silników, transformatorów i linii zasilających w szafach sterowniczych.
• Pomiar w instalacjach przemysłowych i komercyjnych – rozdzielnice główne, tablice licznikowe, systemy BMS.

Wskazówki Montażowe

Montaż oraz wszelkie prace serwisowe mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie pierwotnym i upewnić się, że obwód wtórny nie jest obciążony (przekładnik nie może pracować z otwartym uzwojeniem wtórnym pod napięciem pierwotnym). Przekładnik montuje się na szynie TH35 (DIN) lub bezpośrednio na konstrukcji rozdzielnicy – sposób montażu należy dostosować do dokumentacji producenta. Przewody strony wtórnej należy dobrać o przekroju odpowiednim dla prądu 5 A, a moment dokręcania zacisków stosować zgodnie z wytycznymi producenta.

FAQ

• Jaka jest klasa dokładności tego przekładnika? Klasa dokładności to 1 – błąd pomiaru nie przekracza 1% w znamionowym zakresie mocy obciążenia.
• Jaki prąd płynie w stronie wtórnej? Przy znamionowym prądzie pierwotnym 150 A na uzwojeniu wtórnym pojawia się prąd 5 A.
• Jaki zakres mocy znamionowej (VA) jest akceptowalny? Przekładnik został zaprojektowany do pracy z obciążeniem wtórnym od 1 VA do 2,5 VA.
