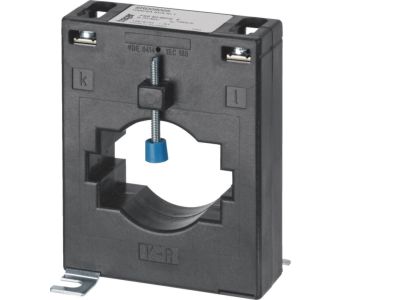

Przekładnik prądowy do systemu szyn zbiorczych 800/5 5VA kl.1 nielegalizowany wielkość BG613 | SRD08005 Hager

Opis i Kluczowe Cechy

Przekładnik prądowy oznaczony symbolem SRD08005, przeznaczony do systemu szyn zbiorczych, o przekładni 800/5 A, mocy znamionowej 5 VA i klasie dokładności 1. Wykonany w obudowie wielkości BG613, wersja nielegalizowana – idealny do wewnętrznego monitorowania obciążeń bez wymogu legalizacji.

• Przekładnia 800/5 A: umożliwia bezpieczny pomiar prądów roboczych do 800 A z wtórnym sygnałem 5 A, dostosowanym do standardowych przyrządów pomiarowych i sterowników.
• Klasa dokładności 1: maksymalny błąd pomiaru ≤1% w zadanym zakresie, gwarantuje wiarygodne odczyty dla monitoringu i sterowania.
• Moc znamionowa 5 VA: zapewnia wystarczającą energię dla analogowych amperomierzy, mierników cyfrowych oraz analizatorów sieci, bez ryzyka przeciążenia obwodu wtórnego.
• Obudowa wielkości BG613: dedykowana do montażu na systemie szyn zbiorczych, kompaktowa konstrukcja ułatwiająca instalację w rozdzielnicach głównych i przemysłowych.
• Wersja nielegalizowana: przeznaczona do zastosowań, w których nie jest wymagana legalizacja – idealna do wewnętrznego bilansowania energii, sterowania i monitoringu.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących przekładników prądowych, posiada oznaczenie CE. Jako wersja nielegalizowana nie podlega obowiązkowej legalizacji, co potwierdza jego przeznaczenie do pomiarów wewnętrznych.

Zastosowanie

Przekładnik prądowy do systemu szyn zbiorczych stosowany jest do pomiarów półpośrednich prądów o dużych wartościach. Doskonale współpracuje z analogowymi amperomierzami, cyfrowymi miernikami i analizatorami sieci, dostarczając znormalizowany sygnał wtórny 5 A.

• Monitorowanie obciążenia w rozdzielnicach głównych i przemysłowych.
• Współpraca z miernikami energii, analizatorami parametrów sieci i rejestratorami.
• Układy automatyki – dostarczanie sygnału prądowego do sterowników PLC i przekaźników.
• Pomiary w instalacjach bez obowiązku legalizacji (wewnętrzne bilanse energetyczne, kontroling).

Wskazówki Montażowe

Montaż przekładnika na szynie zbiorczej (system szyn zbiorczych) może być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od szyny oraz obwodu pierwotnego. Przekrój przewodów wtórnych dobrać do mocy znamionowej 5 VA i obciążenia – nie przekraczać dopuszczalnej rezystancji pętli. Podczas pracy nie otwierać obwodu wtórnego, gdy przez szynę płynie prąd. Wszelkie czynności wykonywać zgodnie z dokumentacją producenta.

FAQ

• Czy ten przekładnik nadaje się do pomiarów legalizowanych? Nie, jest to wersja nielegalizowana, przeznaczona do zastosowań, w których nie wymaga się świadectwa legalizacji, np. wewnętrzny monitoring, sterowanie, bilansowanie energii.
• Jaka jest maksymalna długość przewodów wtórnych? Dopuszczalna długość zależy od obciążenia i przekroju przewodów. Moc 5 VA oraz impedancja przyrządów pomiarowych określają maksymalną rezystancję pętli – dla typowych zastosowań przewody o przekroju 1,5–2,5 mm² zapewniają poprawne działanie na odległościach do kilkudziesięciu metrów.
• Jak zamontować przekładnik na szynie zbiorczej? Przekładnik wielkości BG613 montuje się bezpośrednio na szynie zbiorczej za pomocą fabrycznych uchwytów lub zatrzasków. Należy upewnić się, że szyna jest odizolowana i nie znajduje się pod napięciem. Szczegółowa instrukcja znajduje się w dokumentacji dostarczonej z produktem.
