Przekładnik prądowy do systemu szyn zbiorczych 75/5 1,5VA kl.1 nielegalizowany wielkość BG113 | SRA00755 Hager

Opis i Kluczowe Cechy

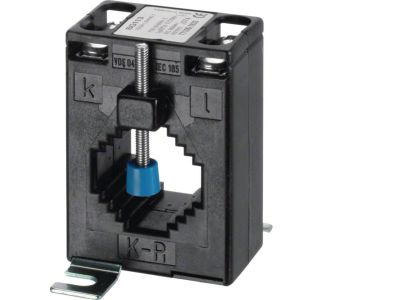

Przekładnik prądowy SRA00755 przeznaczony jest do montażu na szynach zbiorczych w systemach pomiaru półpośredniego. Oferuje przekładnię 75/5 A, moc znamionową 1,5 VA oraz klasę dokładności 1, co pozwala na precyzyjny odczyt dużych prądów przy minimalnym obciążeniu toru pomiarowego. Wykonany w rozmiarze BG113, zapewnia łatwą integrację z rozdzielnicami.

• Przekładnia prądowa 75/5 A: transformacja prądu pierwotnego do wartości bezpiecznej dla mierników (5 A), umożliwiająca współpracę z typowymi amperomierzami i analizatorami sieci.
• Moc znamionowa 1,5 VA: niska moc własna przekładnika ogranicza straty w obwodzie wtórnym, gwarantując stabilne i dokładne wskazania.
• Klasa dokładności 1: maksymalny błąd pomiaru do 1% zapewnia wiarygodne wyniki w zastosowaniach przemysłowych i budynkowych.
• Nielegalizowany: niższy koszt zakupu przy zachowaniu pełnej funkcjonalności do celów monitoringu i diagnostyki (nie do pomiarów rozliczeniowych).
• Wielkość BG113: kompaktowa obudowa dedykowana do systemów szyn zbiorczych, ułatwiająca montaż bez dodatkowych wsporników.

Zgodność z Normami

Przekładnik został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi (EN) oraz posiada certyfikat CE. Spełnia wymagania dyrektyw niskonapięciowych, co potwierdza jego bezpieczeństwo i niezawodność w standardowych instalacjach elektrycznych.

Zastosowanie

Przekładnik prądowy SRA00755 znajduje zastosowanie w układach pomiaru półpośredniego, gdzie konieczne jest monitorowanie prądów o wartościach przekraczających bezpośredni zakres mierników. Sprawdza się w instalacjach przemysłowych, komercyjnych oraz infrastrukturze budynkowej.

• Pomiar prądów w rozdzielnicach głównych i podrozdzielniach, współpraca z amperomierzami analogowymi.
• Podłączenie do cyfrowych mierników panelowych i analizatorów sieci w celu ciągłego monitoringu parametrów.
• Diagnostyka obciążeń w systemach automatyki budynkowej i sterowania silnikami.
• Kontrola poboru mocy w instalacjach przemysłowych oraz węzłach cieplnych.

Wskazówki Montażowe

Montaż przekładnika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od szyn zbiorczych i upewnić się, że obwód jest pozbawiony napięcia. Przekładnik należy zamocować bezpośrednio na szynie zbiorczej zgodnie z instrukcją producenta. Przekrój przewodów obwodu wtórnego dobrać do prądu 5 A (zalecane min. 2,5 mm²) i zabezpieczyć przed rozwarciem – otwarcie obwodu wtórnego pod napięciem grozi powstaniem niebezpiecznego napięcia. Moment dokręcania oraz szczegóły montażu stosować według dokumentacji technicznej.

FAQ

• Czym różni się przekładnik nielegalizowany od legalizowanego? Przekładnik nielegalizowany nie podlega urzędowej legalizacji, co obniża jego koszt. Może być używany wyłącznie do monitoringu i diagnostyki – nie nadaje się do pomiarów rozliczeniowych (np. dla zakładów energetycznych).
• Co oznacza klasa dokładności 1? Klasa 1 gwarantuje, że błąd pomiaru w zakresie od 10% do 120% prądu znamionowego nie przekracza ±1%. Pozwala to na wiarygodne odczyty w zastosowaniach przemysłowych.
• Czy ten przekładnik współpracuje z nowoczesnymi miernikami cyfrowymi? Tak, pod warunkiem że sumaryczne obciążenie obwodu wtórnego (miernik + przewody) nie przekracza mocy znamionowej 1,5 VA. Standardowe mierniki cyfrowe z wejściem 5 A są kompatybilne.
