Przekładnik prądowy do systemu szyn zbiorczych 600/5 5VA kl.1 nielegalizowany wielkość BG113 | SRC06005 Hager

Opis i Kluczowe Cechy

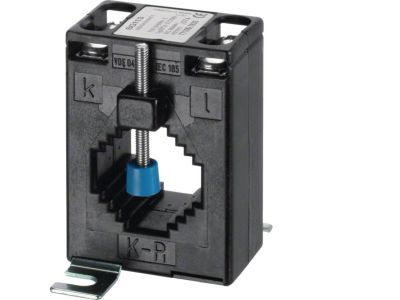

Przekładnik prądowy SRC06005 przeznaczony do systemu szyn zbiorczych o przekładni 600/5 A, mocy 5 VA i klasie dokładności 1. Dzięki nielegalizowanej wersji stanowi ekonomiczne rozwiązanie do wewnętrznych układów pomiarowych. Wielkość BG113 umożliwia bezpośredni montaż na standardowych szynach zbiorczych.

• Przekładnia 600/5 A: Umożliwia pomiar prądów obciążenia do 600 A przy użyciu konwencjonalnego amperomierza o zakresie 5 A – precyzyjne odwzorowanie w zastosowaniach półpośrednich.
• Moc 5 VA: Zapewnia wystarczającą rezerwę do współpracy z analogowymi miernikami, analizatorami sieci oraz cyfrowymi przetwornikami pomiarowymi przy zachowaniu stabilności wskazań.
• Klasa dokładności 1: Błąd pomiaru nie przekracza 1% wartości rzeczywistej, co gwarantuje wiarygodne odczyty w systemach monitoringu energetycznego.
• Wersja nielegalizowana: Niższy koszt zakupu przy pełnej funkcjonalności pomiarowej – dedykowana do zastosowań wewnętrznych, gdzie legalizacja nie jest wymagana przepisami.
• Wielkość BG113: Standardowy wymiar do mocowania na szynach zbiorczych, co skraca czas instalacji i eliminuje potrzebę dodatkowych elementów dystansowych.

Zgodność z Normami

Przekładnik został zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących przekładników pomiarowych i posiada znak CE. Spełnia ogólne wymogi bezpieczeństwa użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Przekładnik SRC06005 znajduje zastosowanie w układach półpośredniego pomiaru prądu tam, gdzie wymagana jest duża dokładność i kompaktowa zabudowa na szynie zbiorczej.

• Pomiar prądu w rozdzielnicach głównych nn – współpraca z amperomierzami analogowymi lub cyfrowymi.
• Monitorowanie obciążenia w tablicach energetycznych i stacjach transformatorowych.
• Zasilanie wejść prądowych analizatorów sieci oraz liczników energii w systemach BMS.
• Układy sterowania i zabezpieczeń wymagające sygnału proporcjonalnego do prądu obciążenia.

Wskazówki Montażowe

Montaż przekładnika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do 1 kV. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od szyn zbiorczych. Przekładnik należy umieścić na dedykowanej szynie zbiorczej (system BG113) zgodnie z instrukcją producenta. Przekrój przewodów wtórnych dobrać do mocy 5 VA, minimalnie 1,5 mm². Uwaga: wtórnego obwodu nie wolno rozłączać pod obciążeniem pierwotnym – grozi to powstaniem niebezpiecznego napięcia.

FAQ

• Jaka jest przekładnia prądowa tego przekładnika? Przekładnia wynosi 600/5 A – prąd pierwotny 600 A odpowiada prądowi wtórnemu 5 A.
• Czy przekładnik wymaga legalizacji? Nie, wersja nielegalizowana jest przeznaczona do wewnętrznych układów pomiarowych, w których nie jest wymagane świadectwo legalizacji (np. monitoring wewnętrzny, automatyka budynkowa).
• Do jakiego systemu szyn zbiorczych pasuje ten model? Wielkość BG113 – jest to standardowy rozstaw stosowany w typowych systemach szyn zbiorczych niskiego napięcia. Przed montażem zaleca się sprawdzenie kompatybilności z konkretną szyną.
