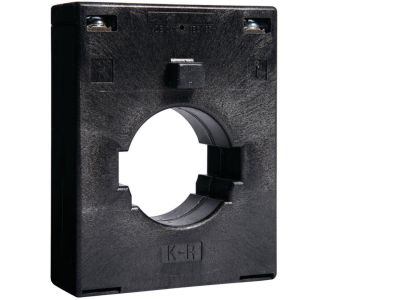

Przekładnik prądowy do systemu szyn zbiorczych 600/5 5VA kl.1 nielegalizowany wielkość BG 513 | SRJ06005 Hager

Opis i Kluczowe Cechy

Przekładnik prądowy SRJ06005 produkcji o symbolu SRJ06005 przeznaczony jest do pomiaru półpośredniego prądów o dużych wartościach w systemach szyn zbiorczych wielkości BG 513. Dzięki przekładni 600/5 A i mocy 5 VA w klasie dokładności 1 umożliwia bezpieczne i dokładne odwzorowanie prądu pierwotnego na stronie wtórnej, co pozwala na podłączenie analogowych amperomierzy, cyfrowych mierników lub analizatorów sieci. Nielegalizowany egzemplarz znajduje zastosowanie w instalacjach, gdzie nie są wymagane regularne sprawdzenia legalizacyjne.

• Przekładnia 600/5 A: Umożliwia pomiar prądów do 600 A przy obciążeniu wtórnym 5 A, co zapewnia kompatybilność z większością standardowych urządzeń pomiarowych.
• Klasa dokładności 1: Gwarantuje błąd prądowy i kątowy w granicach ±1%, co przekłada się na wiarygodność odczytów w układach monitoringu i rozliczeń energii.
• Moc znamionowa 5 VA: Pozwala na jednoczesne zasilanie kilku obwodów pomiarowych lub długich przewodów łączeniowych bez utraty dokładności.
• Wielkość BG 513: Dopasowany do systemów szyn zbiorczych o określonym rozstawie i przekroju, co ułatwia szybki montaż w rozdzielnicach głównych i stacjach transformatorowych.
• Nielegalizowany: Obniża koszty eksploatacji w instalacjach, gdzie przepisy nie wymagają obowiązkowej legalizacji okresowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z obowiązującymi europejskimi normami dla przekładników prądowych oraz posiada oznaczenie CE. Szczegółowe numery norm nie zostały podane w specyfikacji technicznej.

Zastosowanie

Przekładnik prądowy SRJ06005 jest przeznaczony do pomiaru półpośredniego w instalacjach niskiego i średniego napięcia, gdzie wymagane jest precyzyjne odwzorowanie dużych prądów pierwotnych.

• Pomiar prądu w głównych rozdzielnicach niskiego napięcia (RGNN) – współpraca z amperomierzami analogowymi.
• Monitoring energii elektrycznej z wykorzystaniem liczników półpośrednich i analizatorów sieci.
• Sterowanie i diagnostyka w systemach automatyki budynkowej oraz energetyki przemysłowej.
• Zabezpieczenia przeciwzwarciowe i przeciążeniowe (jako element obwodów pomiarowych przekazujących sygnał do przekaźników).

Wskazówki Montażowe

Montaż przekładnika prądowego SRJ06005 na szynie zbiorczej powinni wykonywać wyłącznie wykwalifikowani elektrycy posiadający aktualne uprawnienia SEP. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie od obwodu pierwotnego. Przekładnik umieszcza się na odpowiednim odcinku szyny zbiorczej zgodnie z wymiarami wielkości BG 513. Przewody wtórne (5 A) należy podłączać z zachowaniem biegunowości (S1, S2) oraz z zastosowaniem właściwych przekrojów dobranych do mocy 5 VA i długości linii. Dozwolone jest zwarcie obwodu wtórnego (zabezpieczenie przed przerwą) w przypadku odłączania przyrządów pomiarowych. Moment dokręcania śrub mocujących oraz parametry przewodów należy sprawdzić w dokumentacji technicznej producenta.

FAQ

• Czy przekładnik jest legalizowany? Nie, model SRJ06005 jest w wersji nielegalizowanej, co oznacza, że nie podlega obowiązkowej okresowej legalizacji. Nadaje się do instalacji, w których przepisy nie wymagają takiego atestu.
• Jaką moc obciążenia wtórnego może obsłużyć przekładnik? Moc znamionowa wynosi 5 VA. W praktyce oznacza to, że przekładnik może zasilać np. jeden amperomierz analogowy o małej mocy własnej oraz kilka metrów przewodów łączeniowych, zachowując klasę dokładności 1.
• Do jakich szyn zbiorczych pasuje ten przekładnik? Przekładnik jest przeznaczony do szyn zbiorczych wg wielkości BG 513. Należy przed zakupem sprawdzić wymiary i rozstaw szyny, aby zapewnić prawidłowe osadzenie i stykanie.
