Przekładnik prądowy do systemu szyn zbiorczych 600/5 5VA kl.1 nielegalizowany wielkość BG 413 | SRI06005 Hager

Opis i Kluczowe Cechy

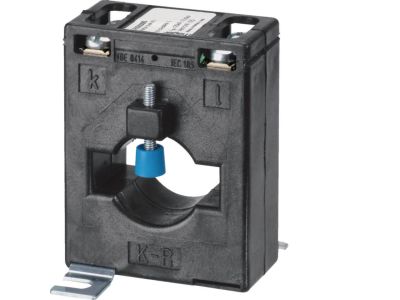

Przekładnik prądowy SRI06005 przeznaczony do montażu w systemach szyn zbiorczych. Oferuje przekładnię 600/5 A, moc 5 VA i klasę dokładności 1 – parametry zapewniające wierne odwzorowanie prądu pierwotnego na stronie wtórnej, co umożliwia precyzyjny pomiar i ochronę urządzeń pomiarowych. Wykonanie nielegalizowane pozwala na zastosowanie w instalacjach, gdzie nie jest wymagana urzędowa legalizacja. Wielkość BG 413 oznacza kompaktową obudowę dopasowaną do standardowych szyn zbiorczych.

• Przekładnia prądowa 600/5 A: Przekształca wysoki prąd pierwotny (do 600 A) na bezpieczny prąd wtórny 5 A, umożliwiający podłączenie standardowych mierników i przekaźników.
• Moc 5 VA: wystarczająca do zasilania typowych obciążeń pomiarowych (np. liczniki energii, amperomierze) bez ryzyka nasycenia rdzenia.
• Klasa dokładności 1: gwarantuje maksymalny błąd prądowy i kątowy na poziomie 1%, co zapewnia wiarygodne wskazania w zastosowaniach przemysłowych i komercyjnych.
• Nielegalizowany: odpowiedni do układów, w których nie jest wymagane świadectwo legalizacji, co obniża koszty eksploatacji.
• Wielkość BG 413 (do szyn zbiorczych): konstrukcja przeznaczona do bezpośredniego montażu na szynach zbiorczych w rozdzielnicach głównych i podrozdzielniach.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących przekładników prądowych (seria IEC/EN 61869) oraz posiada oznaczenie CE. Konstrukcja i materiały zapewniają bezpieczną pracę w typowych warunkach przemysłowych.

Zastosowanie

Przekładnik SRI06005 został zaprojektowany do pomiarów prądu w sieciach niskiego napięcia, montowanych na szynach zbiorczych.

• Pomiar prądu w rozdzielnicach głównych i podrozdzielniach budynków komercyjnych i przemysłowych.
• Zasilanie liczników energii elektrycznej, amperomierzy, mierników mocy oraz przekaźników pomiarowych.
• Systemy monitorowania i zarządzania energią (BMS/EMS) wymagające precyzyjnych danych o poborze prądu.
• Ochrona odbiorników poprzez współpracę z przekaźnikami nadprądowymi w układach automatyki.

Wskazówki Montażowe

Montaż przekładnika prądowego może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie pierwotnym. Przekładnik należy zamocować bezpośrednio na szynie zbiorczej przy użyciu odpowiednich elementów mocujących (dostarczanych przez producenta). Stronę wtórną (5 A) należy podłączyć przewodami o przekroju dostosowanym do obciążenia (zalecany min. 2,5 mm²) i nie wolno jej rozłączać pod obciążeniem – grozi to powstaniem niebezpiecznego napięcia. Po montażu sprawdzić poprawność połączeń oraz kierunek przepływu prądu (oznaczenie P1/P2).

FAQ

• Co oznacza „nielegalizowany”? Przekładnik nie został poddany urzędowej legalizacji, co oznacza, że nie posiada cech legalizacyjnych. Jest przeznaczony do zastosowań, w których dokładność pomiarowa może być kontrolowana we własnym zakresie i nie wymaga certyfikatu państwowego.
• Jaką klasę dokładności ma ten przekładnik? Klasa dokładności 1 – maksymalny błąd prądowy i kątowy nie przekracza 1% wartości znamionowej, co zapewnia wysoką precyzję odczytów.
• Czy mogę zamontować ten przekładnik na szynie DIN TH35? Nie – produkt jest przystosowany do montażu bezpośrednio na szynach zbiorczych (typ BG 413), a nie na szynie DIN. Do montażu w rozdzielnicach modułowych należy wybrać przekładnik z odpowiednim adapterem lub model na szynę DIN.
