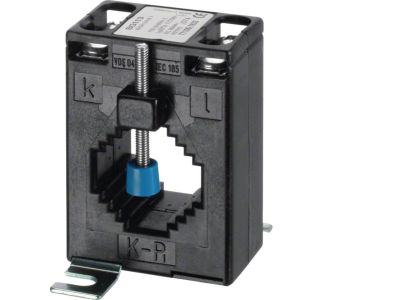

Przekładnik prądowy do systemu szyn zbiorczych 60/5 1VA kl.1 nielegalizowany wielkość BG113 | SRA00605 Hager

Opis i Kluczowe Cechy

Przekładnik prądowy SRA00605 o przekładni 60/5 A i mocy 1 VA umożliwia dokładne odwzorowanie prądu pierwotnego na prąd wtórny, co pozwala na bezpieczne monitorowanie obciążenia w obwodach bez bezpośredniego wprowadzania przyrządów pomiarowych do obwodu głównego. Klasa dokładności 1 gwarantuje wiarygodność pomiarów w zastosowaniach technicznych. Przeznaczony do montażu w systemie szyn zbiorczych, w rozmiarze BG113.

• Przekładnia 60/5 A: Pozwala na pomiar prądów do 60 A w obwodzie pierwotnym, redukując je do bezpiecznego poziomu 5 A na wyjściu wtórnym – idealne do współpracy z miernikami i przekaźnikami.
• Moc 1 VA: Niska moc znamionowa zapewnia pracę w standardowych obwodach pomiarowych bez ryzyka przeciążenia przekładnika.
• Klasa dokładności 1: Błąd pomiaru nie przekracza 1%, co wystarcza do monitorowania obciążeń i sterowania zabezpieczeniami w instalacjach przemysłowych i komercyjnych.
• Wersja nielegalizowana: Przekładnik nie podlega legalizacji – przeznaczony do zastosowań, w których nie jest wymagana prawna kontrola pomiarów (np. monitoring techniczny, automatyka).
• System szyn zbiorczych BG113: Konstrukcja dopasowana do standardowych szyn zbiorczych, co ułatwia montaż w rozdzielnicach i szafach elektrycznych.

Zgodność z Normami

Przekładnik SRA00605 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikację CE. Zapewnia to bezpieczeństwo użytkowania oraz kompatybilność z typowymi instalacjami niskiego napięcia.

Zastosowanie

Przekładnik prądowy 60/5 A sprawdza się wszędzie tam, gdzie wymagany jest pomiar i monitorowanie prądu w obwodach zasilających. Dzięki klasie dokładności 1 nadaje się do układów automatyki i zabezpieczeń, a wersja nielegalizowana obniża koszt w porównaniu z przyrządami legalizowanymi.

• Monitoring obciążenia linii zasilających w rozdzielnicach głównych i podrozdzielniach.
• Współpraca z amperomierzami, miernikami energii i przekaźnikami pomiarowymi w układach sterowania.
• Zasilanie cewek prądowych w stycznikach lub przekaźnikach w aplikacjach automatyki budynkowej i przemysłowej.
• Pomiary w instalacjach fotowoltaicznych i innych źródłach rozproszonych – do kontroli poboru prądu.

Wskazówki Montażowe

Montaż przekładnika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przystosowane do montażu na szynie zbiorczej (system BG113) – przed instalacją zapoznaj się z dokumentacją techniczną producenta. Pamiętaj o właściwym doborze przekroju przewodów wtórnych (zabezpieczenie przed zwarciem) oraz o nieotwieraniu obwodu wtórnego pod obciążeniem pierwotnym – grozi to powstaniem niebezpiecznego napięcia.

FAQ

• Czy przekładnik jest legalizowany (do rozliczeń energii)? Nie, model SRA00605 to wersja nielegalizowana. Przeznaczony jest do pomiarów technicznych i automatyki, a nie do komercyjnego rozliczania energii.
• Jakie napięcie izolacji wytrzymuje przekładnik? W danych producenta nie podano napięcia izolacji. W praktyce dla przekładników montowanych na szynach zbiorczych napięcie izolacji jest dostosowane do typowych instalacji niskiego napięcia (do 0,6/1 kV), jednak zalecamy sprawdzenie karty katalogowej producenta.
• Czy przekładnik można montować na szynie DIN TH35? Nie – przekładnik został zaprojektowany do systemu szyn zbiorczych BG113. Montaż na szynie TH35 nie jest przewidziany w specyfikacji produktu.
